Co dělá kuličkové šrouby s dvojitou maticí nejlepší volbou pro vysoce přesné systémy řízení pohybu

V moderní automatizaci hrají přesné pohybové komponenty klíčovou roli při zajišťování účinnosti, přesnosti a životnosti. Jednou z nejspolehlivějších převodových součástí používaných v CNC strojích, robotice a průmyslové automatizaci jeDouble matice válcovaný kuličkový šroub. Tato pokročilá mechanická součást je široce známá pro svou vynikající nosnost, sníženou vůli a vysokou přesnost polohování.

Tento komplexní průvodce zkoumá, jak fungují kuličkové šrouby s dvojitou maticí, jejich výhody, klíčové průmyslové aplikace, výběr materiálů, srovnání výkonu a jak se výrobcům líbíMaitudodávat vysoce kvalitní pohybová řešení pro globální průmyslová odvětví. Díky porozumění těmto systémům mohou inženýři a specialisté na nákup činit informovanější rozhodnutí při výběru komponentů přesného pohybu.

Obsah

• 1. Co je dvoumaticový válcovaný kuličkový šroub?
• 2. Jak funguje kuličkový šroub s dvojitou maticí?
• 3. Proč si inženýři vybírají konstrukce s dvojitou maticí?
• 4. Klíčové výhody dvoumaticových válcovaných kuličkových šroubů
• 5. Dvojité maticové válcované vs. broušené kuličkové šrouby
• 6. Hlavní průmyslové aplikace
• 7. Materiály a výrobní procesy
• 8. Jak vybrat správný kuličkový šroub
• 9. Tipy pro instalaci a údržbu
• 10. Proč si vybrat řešení s kuličkovými šrouby Maitu?
• 11. Často kladené otázky

1. Co je dvoumaticový válcovaný kuličkový šroub?

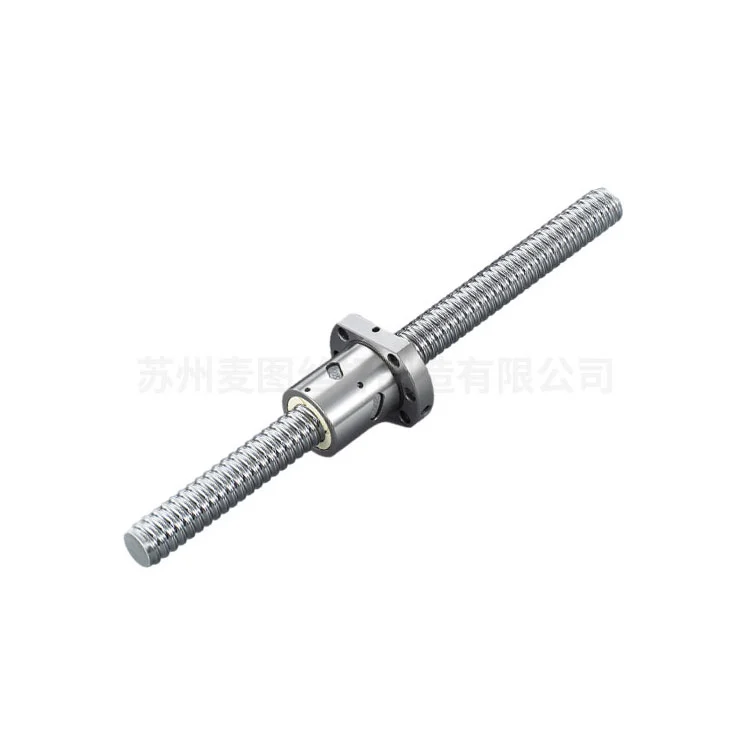

A Válcovaný kuličkový šroub s dvojitou maticíje mechanické lineární pohybové zařízení určené k přeměně rotačního pohybu na přesný lineární pohyb s minimálním třením. Skládá se ze závitového hřídele, dvou kuličkových matic a recirkulačních ocelových kuliček, které se pohybují mezi hřídelí šroubu a drážkami matice.

Určujícím znakem jekonfigurace s dvojitou maticí, což umožňuje inženýrům předepjaté matice proti sobě, aby se eliminovala vůle. To zlepšuje přesnost polohování a tuhost, díky čemuž je systém vhodný pro prostředí s vysoce přesným řízením pohybu.

Ve srovnání s tradičními vodícími šrouby kuličkové šrouby dramaticky snižují tření, protože valivé kuličky nahrazují kluzné kontaktní plochy. To zvyšuje účinnost, snižuje tvorbu tepla a prodlužuje životnost.

2. Jak funguje kuličkový šroub s dvojitou maticí?

Činnost kuličkového šroubu se opírá o recirkulační kuličkový mechanismus, který efektivně přenáší pohyb. Když se šroub otáčí, kuličky se odvalují mezi drážkami hřídele šroubu a kuličkové matice a vytvářejí lineární pohyb.

Hlavní principy práce

• Na hřídel šroubu je aplikován rotační pohyb.
• Kuličková ložiska se odvalují mezi drážkami matice a šroubu.
• Valivé tření nahrazuje kluzné tření.
• Systémy vracení kuliček nepřetržitě recirkulují koule.
• Dvojité matice aplikují předpětí pro odstranění vůle.

Kvůli předpětí mezi dvěma maticemi si sestava udržuje těsný kontakt s hřídelí šroubu a zabraňuje axiální vůli. To zajišťuje přesné polohování a hladký pohyb u přesných strojů.

3. Proč si inženýři vybírají konstrukce s dvojitou maticí?

U přesných mechanických systémů může vůle významně ovlivnit přesnost polohování. Vůle nastává, když je vůle mezi závitem šroubu a matice, což způsobuje zpoždění nebo vibrace při změně směru pohybu.

Konstrukce s dvojitou maticí řeší tento problém zavedením řízeného předpětí mezi dvě kuličkové matice. Předpětí eliminuje vnitřní vůli a zajišťuje okamžitou reakci na pohybové povely.

Inženýrské výhody

• Nulová nebo téměř nulová vůle
• Vyšší tuhost a tuhost
• Vylepšená přesnost polohování
• Vylepšený dynamický výkon
• Lepší kontrola vibrací

Tento design je zvláště užitečný ve vysokorychlostních CNC strojích, automatizovaných montážních systémech a zařízeních pro výrobu polovodičů.

4. Klíčové výhody dvoumaticových válcovaných kuličkových šroubů

Kvůli těmto výhodám mnoho konstruktérů automatizačních systémů upřednostňuje dvoumaticové válcované kuličkové šrouby pro aplikace průmyslového pohybu.

5. Válcované kuličkové šrouby s dvojitou maticí versus zemní kuličkové šrouby

Při výběru kuličkového šroubu inženýři často porovnávají válcované a broušené kuličkové šrouby. Každý způsob výroby má své výhody v závislosti na aplikaci.

Válcované kuličkové šrouby poskytují vynikající rovnováhu mezi výkonem a cenou, díky čemuž jsou široce používány v systémech průmyslové automatizace.

6. Hlavní průmyslové aplikace

Kuličkové šrouby s dvojitou maticí jsou široce používány v moderních výrobních a automatizačních systémech díky své spolehlivosti a účinnosti.

Typické aplikace

• CNC obráběcí stroje
• Průmyslová robotika
• Automatizované montážní linky
• Polovodičová zařízení
• Lékařské stroje
• Balicí a tiskařské stroje
• Zařízení pro řezání laserem

Tyto aplikace vyžadují přesné polohování, hladký pohyb a vysokou odolnost – vlastnosti, které systémy kuličkových šroubů s dvojitou maticí efektivně poskytují.

7. Materiály a výrobní procesy

Vysoce kvalitní kuličkové šrouby se spoléhají na prvotřídní materiály a přesné výrobní techniky, které zajišťují spolehlivost.

Běžné materiály

• Legovaná ocel (vysoká pevnost a odolnost)
• Uhlíková ocel
• Kalená ložisková ocel
• Ocel s povrchovou úpravou pro odolnost proti korozi

Klíčové výrobní procesy

• Tváření závitů válcováním za studena
• Precizní tepelné zpracování
• Povrchové kalení
• Dokončení kuličkové dráhy
• Kontrola a testování kvality

Výrobci jako napřMaituvyužívají pokročilé technologie obrábění a kontroly kvality k výrobě spolehlivých systémů kuličkových šroubů vhodných pro náročná průmyslová prostředí.

8. Jak vybrat správný kuličkový šroub

Výběr správného kuličkového šroubu závisí na mnoha technických faktorech souvisejících s požadavky na výkon stroje.

Výběrová kritéria

• Požadovaná nosnost
• Přesnost polohování
• Provozní rychlost
• Velikost olova a rozteče
• Podmínky prostředí
• Instalační prostor

Inženýři by měli pečlivě analyzovat specifikace stroje, aby zajistili, že vybraný kuličkový šroub poskytuje optimální výkon a životnost.

9. Tipy pro instalaci a údržbu

Správná instalace a údržba výrazně prodlužují životnost systémů kuličkových šroubů.

Tipy pro instalaci

• Zajistěte přesné vyrovnání hřídele šroubu a opěrných ložisek
• Používejte správné montážní přípravky
• Zabraňte kontaminaci během instalace
• Aplikujte doporučené mazání

Doporučení pro údržbu

• Pravidelné mazání
• Pravidelná kontrola stavu předpětí
• Čisté provozní prostředí
• Zkontrolujte abnormální vibrace nebo hluk

Dodržování těchto pokynů pomáhá udržovat vysokou přesnost a spolehlivost systémů řízení pohybu.

10. Proč si vybrat řešení s kuličkovými šrouby Maitu?

V globálním průmyslu přenosu pohybu jsou spolehliví výrobní partneři nezbytní pro zajištění konzistentního výkonu produktu.Maituse specializuje na výrobu vysoce kvalitních systémů kuličkových šroubů určených pro moderní automatizační zařízení.

Klíčové výhody

• Pokročilá technologie výroby
• Přísné systémy kontroly kvality
• Inženýrská řešení na míru
• Stabilní výkon produktu
• Globální zásobovací schopnost

Díky neustálým inovacím a odborným znalostem ve výrobě poskytuje Maitu řešení přenosu pohybu, kterým důvěřují inženýři v různých průmyslových odvětvích.

11. Často kladené otázky

1. Jaká je hlavní výhoda kuličkového šroubu s dvojitou maticí?

Struktura dvojité matice eliminuje vůli nastavením předpětí, zlepšuje přesnost polohování a mechanickou tuhost.

2. Jsou válcované kuličkové šrouby vhodné pro CNC stroje?

Ano. Válcované kuličkové šrouby jsou široce používány v CNC strojích, kde je vyžadována střední až vysoká přesnost s nákladovou efektivitou.

3. Jak dlouho obvykle vydrží kuličkový šroub?

Při správném mazání a údržbě mohou kuličkové šrouby spolehlivě fungovat po miliony cyklů v průmyslovém prostředí.

4. Jaká průmyslová odvětví běžně používají kuličkové šrouby s dvojitou maticí?

Jsou široce používány v robotice, CNC obrábění, automatizačních systémech, polovodičových zařízeních a balicích strojích.

5. Jak mohu zvolit správnou úroveň předpětí?

Volba předpětí závisí na požadované tuhosti, podmínkách zatížení a dynamice stroje. Inženýři obvykle zvolí úroveň předpětí doporučenou výrobcem.

Závěr

TheVálcovaný kuličkový šroub s dvojitou maticízůstává jednou z nejúčinnějších a nejspolehlivějších součástí pro přesné lineární pohybové systémy. Díky výhodám, jako je snížená vůle, vysoká účinnost a dlouhá životnost, hraje zásadní roli v moderních výrobních a automatizačních zařízeních.

Vzhledem k tomu, že se průmyslová technologie neustále vyvíjí, vysoce výkonné převodové komponenty zůstanou zásadní pro zlepšení produktivity a přesnosti. Výběr důvěryhodných výrobců zajišťuje stálou kvalitu produktů a dlouhodobou provozní spolehlivost.

Pokud hledáte profesionální řešení kuličkových šroubů pro automatizační zařízení, CNC stroje nebo průmyslové pohybové systémy, technický tým naMaituje připravena pomoci. Chcete-li získat podrobnosti o produktu, možnosti přizpůsobení a technickou podporu, neváhejtekontaktujte nás.
