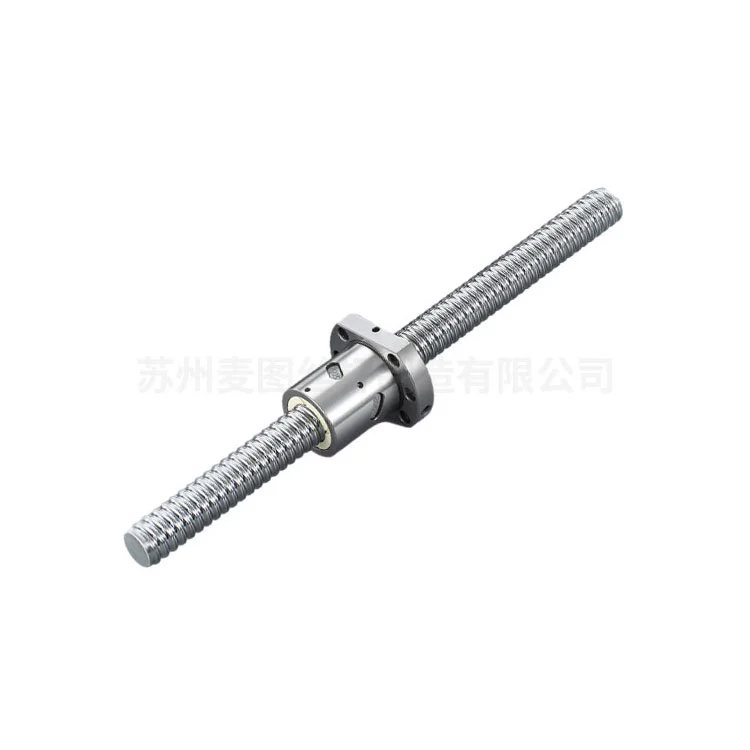

Válcovaný kuličkový šroub s dvojitou maticí
Maitu's Double Nut Rolled Ball Screw stojí jako vysoce přesná mechanická součást, odborně vytvořená tak, aby převáděla rotační pohyb na lineární pohyb s vynikající účinností a přesnou přesností. Máme vyspělý výrobní systém a dodavatelský řetězec výroby kuličkových šroubů, což nám umožňuje rychle poskytovat řešení pro výrobu a dodávky atd.
Kvalitní dvoumaticové válcované kuličkové šrouby Maitu, zakořeněné v základních konstrukčních konceptech, spoléhají na mechanismus valivého kontaktu – recirkulační kuličková ložiska snižují tření mezi hřídelí šroubu a maticí na minimum. Tato inovativní konstrukce výrazně překonává trapézové vodicí šrouby a může se pochlubit mechanickou účinností 90 % nebo vyšší. Jako takový se stal nenahraditelnou volbou pro aplikace, kde se o přesnosti, spolehlivosti a úsporách energie nedá vyjednávat.
Technické přednosti
1.Závity na šroubu jsou vytvořeny pomocí přesné techniky válcování za studena. Tento proces zvyšuje tvrdost povrchu a zajišťuje konzistentní strukturu zrna, to vše při zachování zvládnutelných nákladů pro středně až velké objemy výroby.
2. Matice se vyznačuje prostorově úsporným designem integrovaným s kuličkovými vratnými kanály a deflektory. Toto nastavení zaručuje bezproblémovou recirkulaci míče, i když je vystaveno kolísavému zatížení a provozní rychlosti.
3. Volitelná řešení předpětí – jako jsou konfigurace s dvojitou maticí nebo offsetové vedení – účinně eliminují axiální vůli a poskytují výjimečnou opakovatelnost polohy pro náročné úkoly.
4. Vyrobeno v přísném souladu s normami ISO 3408 a JIS B1192, což zajišťuje konzistentní rozměrovou přesnost a spolehlivý výkon u všech jednotek.
Klíčové výhody výkonu
Proces válcování za studena uděluje na povrch šroubu zbytková tlaková napětí, což vede k pozoruhodným zlepšením ve třech kritických oblastech:
1. Prodloužená únavová životnost: Zvýšená odolnost v podmínkách dynamického zatížení s jmenovitou životností vypočtenou v souladu s průmyslovým standardem životnosti L10.
2.Vynikající tuhost: Díky optimalizovaným charakteristikám tuhosti je tento kuličkový šroub ideální pro aplikace vyžadující rychlou odezvu a minimální strukturální deformace.
3. Hladký, tichý provoz: Prvotřídní povrchová úprava (s hodnotami Ra obvykle ≤ 0,4 μm) minimalizuje vibrace a snižuje provozní hluk, čímž zvyšuje celkový výkon systému.
Specifikace materiálu
| Šroubová hřídel: | Chromová ocel s vysokým obsahem uhlíku (SCM435/SNCM220) průběžně kalená na HRC 58-62. |
| Pouzdro matice: | Legovaná ocel s černěným nebo zinko-niklovým povlakem pro odolnost proti korozi. |
| Kuličky: | Chromová ocel třídy 100 (GCr15) s volitelnými keramickými alternativami pro vysokorychlostní aplikace. |
Aplikační průmysl
CNC obráběcí stroje a průmyslová robotika
Letecké ovládací systémy
Lékařská zobrazovací a automatizovaná diagnostická zařízení
Manipulace s polovodičovými destičkami a litografie
Montážní linky baterií pro elektrická vozidla
Náš dvoumaticový válcovaný kuličkový šroub prochází přísným testováním přesnosti polohy. A to může zajistit shodu s průmyslově přesnými třídami (C3-C7). Kombinací hospodárnosti s válcovaným závitem a výkonem kuličkového šroubu poskytuje tento produkt optimální řešení pro automatizační průmysl, kde jsou citlivé přesnosti, dlouhá životnost a celkové náklady na vlastnictví.
Výrobní parametry
| Typ | Přesný stupeň | Směr | Start | Kód | Typ matice | Omezená délka | ||
| d | Vést | Korálky Da | Vpravo/vlevo | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Já, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Proč si vybrat Maitu pro své potřeby?
Technická dokonalost a osvědčené výsledky:
S více než 12 lety specializovaných výrobních zkušeností (vycházejících z 20letého dědictví v Šanghaji) Maitu úspěšně dodala více než 16 000 typů konfigurací šroubů. Neprodáváme pouze díly; poskytujeme řešení řízení pohybu, která se opírá o historii služeb více než 5 000 globálních klientů.
Přesnost s nulovou vůlí díky technologii Double Nut:
Naše dvoumaticové válcované kuličkové šrouby jsou navrženy tak, aby eliminovaly axiální vůli prostřednictvím volitelných řešení předpětí. Na rozdíl od standardních jednoduchých matic poskytuje naše konfigurace se dvěma maticemi vynikající opakovatelnost polohy a zvýšenou tuhost, což z nich činí optimální nákladově efektivní alternativu drahých zemních šroubů pro požadavky na přesnost C5-C7.
Vynikající integrita materiálu a povrchová úprava:
Používáme vysokouhlíkovou chromovou ocel SCM435/SNCM220, průběžně kalenou na HRC 58-62. V kombinaci s naší přesnou technikou válcování za studena a povrchovou úpravou Ra ≤ 0,4 μm nabízejí naše šrouby prodlouženou únavovou životnost L10 a mechanickou účinnost přesahující 90 %, což výrazně snižuje celkové náklady na vlastnictví (TCO).
Pokročilá sledovatelnost prostřednictvím vlastního ERP:
Kvalita je věda, ne náhoda. Maitu využívá proprietární ERP systém ke sledování každé fáze výroby – od tepelného zpracování surovin až po finální dynamické testování. To zajišťuje, že každá zásilka přísně vyhovuje normám ISO 3408 a JIS B1192 a poskytuje našim klientům plnou transparentnost a konzistentní kvalitu.
FAQ
1. Jak Maitu zajišťuje stupeň přesnosti válcovaného kuličkového šroubu ve srovnání s broušeným?
Zatímco zemní vruty se tradičně používají pro ultra vysokou přesnost, pokročilá technologie válcování za studena společnosti Maitu v kombinaci s naším systémem předpětí s dvojitou maticí nám umožňuje dosáhnout přesných tříd C5 až C7. To nabízí vysoce výkonné řešení s výrazně nižší cenou, ideální pro automatizaci a robotiku, kde jsou kritickými faktory přesnost i rozpočet.
2. Můžete poskytnout vlastní koncové obrábění podle našich konkrétních výkresů CAD?
Ano. Provozujeme 10 specializovaných výrobních linek vybavených vysoce přesnými CNC soustruhy speciálně pro zakázkové koncové obrábění. Ať už vaše aplikace vyžaduje specifické drážky pro pojistné kroužky, hřídele s perem nebo závitové konce, zajistíme, aby bylo obrábění soustředné s dráhou kuličky, aby se zabránilo vibracím a předčasnému opotřebení.
3. Jaká je typická dodací lhůta pro hromadné objednávky a úpravy OEM?
Díky našemu nastavení ve dvou továrnách v Suzhou a Dongguanu udržujeme vysokou výrobní kapacitu. Pro standardní specifikace máme k dispozici značné množství válcovaných hřídelí. V případě úprav OEM, jakmile je výkres potvrzen prostřednictvím našeho pracovního postupu monitorovaného ERP, poskytujeme zjednodušený výrobní plán, abychom zajistili včasné dodání, a to i u velkoobjemových objednávek.
4. Jak zaručujete kvalitu a výkon kuličkových šroubů před odesláním?
Každý dvoumaticový válcovaný kuličkový šroub Maitu prochází přísným kontrolním protokolem. To zahrnuje testování tvrdosti povrchu, ověřování rozměrů (v souladu s ISO 3408) a testování hladkého průběhu.

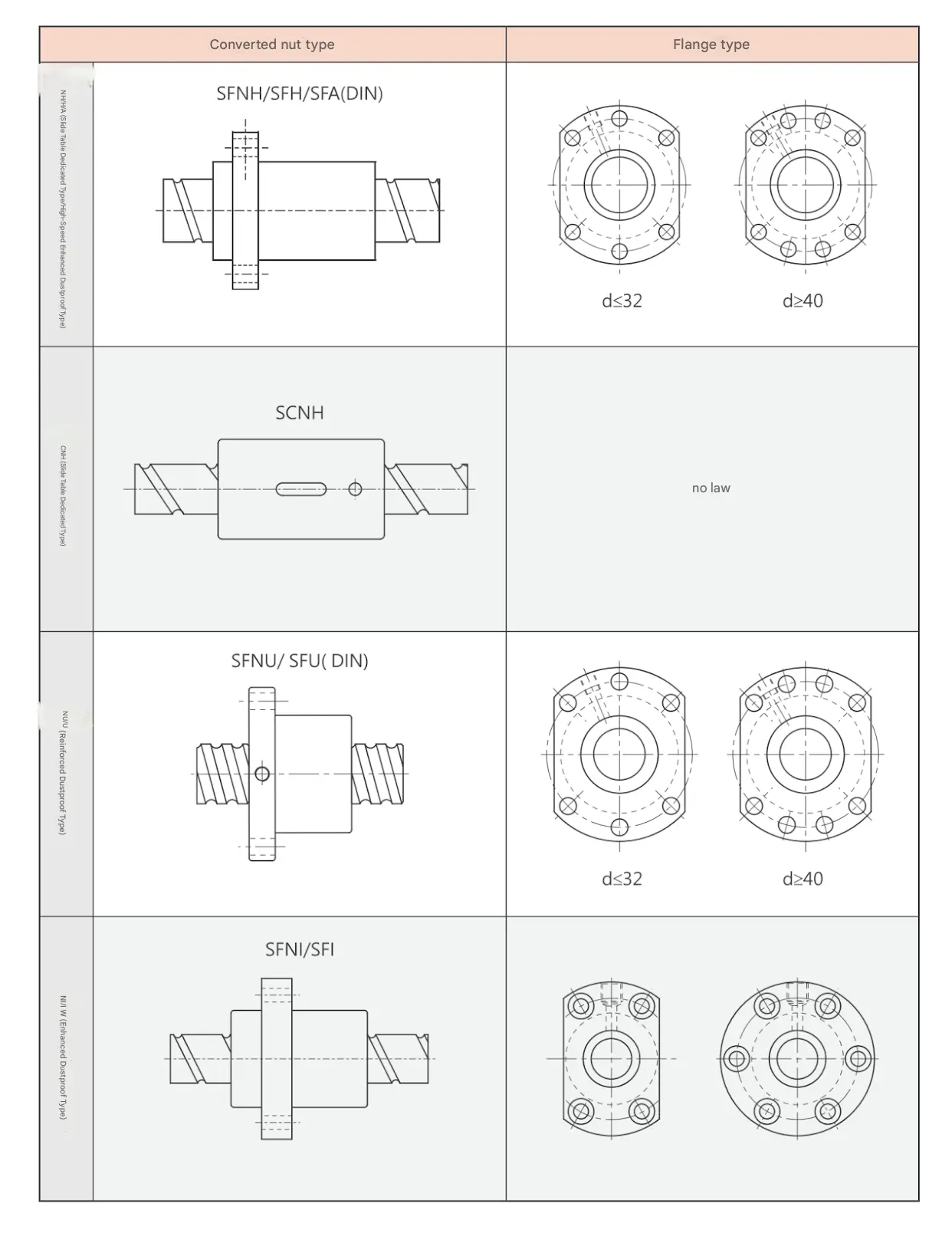

Reference matice kuličkového šroubu
Pro více informací a další typy ořechů nás prosím kontaktujte.
