Shrnutí článku:Zařízení pro manipulaci s materiálem vyžaduje rychlý lineární pohyb, spolehlivé polohování, vysokou nosnost a stabilní provoz za častých podmínek start-stop. TheC7 Velký vodicí kuličkový šroub pro manipulaci s materiálemzMaitukombinuje přesnost C7, převodovku s velkým náskokem, vysokopevnostní konstrukci a přizpůsobené konfigurace pro podporu AGV, skladových zakladačů, zvedacích plošin, robotů pro manipulaci s materiálem a automatizovaných logistických systémů.
Obsah
- Proč manipulace s materiálem potřebuje velký vodicí kuličkový šroub C7?
- Jaké jsou základní vlastnosti?
- Jaké specifikace by měli kupující porovnávat?
- Jak to zlepšuje výkon při manipulaci s materiálem?
- Kde se používá?
- Jak byste měli vybrat správný model?
- Jaké postupy údržby prodlužují životnost?
- Často kladené otázky
Proč manipulace s materiálem potřebuje velký vodicí kuličkový šroub C7?
Očekává se, že moderní systémy manipulace s materiálem budou přepravovat stále těžší břemena při zachování krátkých cyklů a opakovatelného polohování. Konvenční mechanické součásti převodovky mohou mít potíže, když musí zařízení během pracovního dne opakovaně zrychlovat, zpomalovat, zastavovat, couvat a přemisťovat.
Kuličkový šroub přeměňuje vstup rotačního motoru na řízený lineární pohyb prostřednictvím recirkulujících valivých kuliček mezi šroubem a maticí. Tento mechanismus valivého kontaktu pomáhá snižovat tření a zároveň poskytuje účinný a přesný přenos. U zařízení pro manipulaci s materiálem přidává konfigurace velkého vedení další důležitou výhodu: šroub může dosáhnout delší lineární dráhy na otáčku.

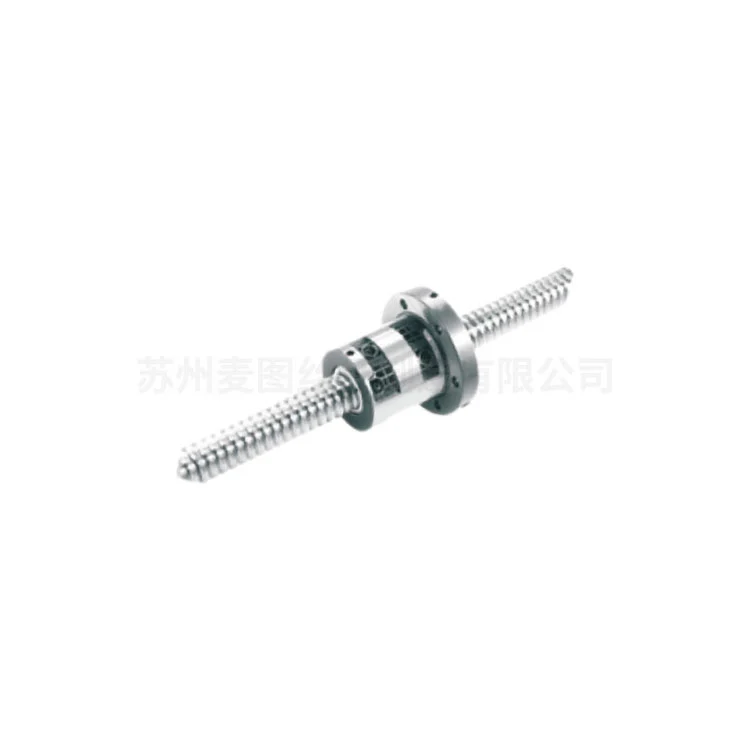

Velký kulový šroub C7 od Maitu pro manipulaci s materiálem byl vyvinut speciálně pro tyto požadavky. Jeho přesná třída C7, geometrie s velkým stoupáním, konstrukce z vysoce pevné legované oceli a design orientovaný na zatížení jej předurčují pro náročné aplikace zahrnující zvedání, přenášení, polohování a automatický pohyb.
Podle uveřejněných specifikací výrobce jsou vybrané konfigurace navrženy pro zatížení od přibližně 500 kg do 5 000 kg, přičemž lze vyvinout vlastní návrhy podle požadavků aplikace. Produkt je také umístěn pro provoz v dílnách, skladech, logistických centrech a dalších průmyslových prostředích.
Jaké jsou základní vlastnosti?
1. Heavy-Duty-nosná konstrukce
Systémy manipulace s materiálem mohou být vystaveny nejen statickému zatížení, ale také dynamickým silám vznikajícím během zrychlování, zpomalování, zvedání a zastavování. Kuličkový šroub využívá vysoce pevnou legovanou ocel a přesné zpracování pro podporu náročných zátěžových podmínek.
- Navrženo pro aplikace s vysokým zatížením
- Vysoká odolnost proti nárazům vznikajícím při opakovaném pohybu
- Vhodné pro zvedání a přenášení těžkých materiálů
- K dispozici v přizpůsobených rozměrech pro různé struktury zařízení
2. C7 Přesnost pro řízené polohování
Na přesnosti polohování záleží, když systém manipulace s materiálem musí umístit produkty na definované místo. Publikované informace o produktu specifikují chybu polohování v rozmezí ±0,02 mm, což poskytuje užitečný odkaz na přesnost pro projektanty systému.
Díky tomu je konfigurace vhodná pro automatizované manipulační úlohy, kde by nekontrolovaný pohyb nebo odchylka polohy mohla ovlivnit následné operace.
3. Velké vedení pro rychlejší lineární pojezd
Předstih určuje, jak daleko se matice axiálně posune během jedné otáčky šroubu. Větší vedení může zajistit větší lineární dráhu na otáčku motoru, což je zvláště užitečné, když zařízení pro manipulaci s materiálem potřebuje rychlý pohyb přes relativně dlouhý zdvih.
Z tohoto důvodu může kuličkový šroub s velkým vývodem pomoci konstruktérům vyvážit rychlost přenosu, příkon motoru a dobu cyklu zařízení, aniž by se jednoduše zvyšovaly otáčky motoru.
4. Adaptabilita na častý provoz Start-Stop
AGV, skladové zakladače, zvedací plošiny, přepravní systémy a manipulační roboty často pracují prostřednictvím opakovaných cyklů zrychlování a zpomalování. Struktura produktu je navržena tak, aby vydržela nárazy a únavu spojenou s těmito provozními modely.
5. Přizpůsobitelná mechanická konfigurace
Stroje pro manipulaci s materiálem mají zřídka stejné rozměry. Maitu poskytuje přizpůsobené možnosti pro průměr, stoupání, směr, konfiguraci matic, délku a další mechanické požadavky. To umožňuje konstruktérům vybrat součást převodovky podle skutečné architektury stroje, spíše než nutit standardní součást do nevhodné konstrukce.
Jaké specifikace by měli kupující porovnávat?
Před zakoupením kuličkového šroubu by měli inženýři společně vyhodnotit průměr, stoupání, přesnost, typ matice, délku zdvihu, požadavky na zatížení a směr instalace. Součást s vhodným průměrem, ale nevhodnou konfigurací vývodu nebo matice nemusí poskytovat očekávaný výkon systému.
| Model | Přesnost | Průměr | Vést | Směr | Max. Délka | Typická aplikace |
|---|---|---|---|---|---|---|
| SCR01610 | C7 | 16 mm | 10 mm | Právo | 3000 mm | AGV |
| SCR02020 | C7 | 20 mm | 20 mm | Vlevo/vpravo | 3000 mm | Skladový zakladač |
| SCR02525 | C7 | 25 mm | 25 mm | Právo | 6000 mm | Robot manipulující s materiálem |
| SCR03232 | C7 | 32 mm | 32 mm | Právo | 6000 mm | Zvedací plošina pro těžký provoz |
| Přizpůsobené | C7 | 12–63 mm | 20–100 mm | Vlevo/vpravo | Přizpůsobené | Specializované manipulační zařízení |
Publikovaná řada ukazuje, že stejný koncept produktu může pokrýt různé velikosti strojů a požadavky na manipulaci. U zařízení na míru by měly být před konečnou specifikací uvedeny zatížení, rychlost, zdvih, montážní rozměry, pracovní cyklus a podmínky prostředí.
Jak to zlepšuje výkon při manipulaci s materiálem?
Vyšší účinnost přenosu
Výrobce uvádí, že výrobek si během provozu dokáže udržet mechanickou účinnost nad 90 %. Vysoká účinnost přenosu pomáhá snižovat ztráty energie mezi motorem a lineárním mechanismem, což může být cenné pro zařízení pracující nepřetržitě nebo provádějící časté pohybové cykly.
Rychlejší manipulační cykly
Geometrie s velkým předstihem umožňuje lineárnější pohyb na otáčku. To může pomoci zkrátit dobu přepravy pro zvedání, přemísťování, polohování a další opakující se manipulační procesy.
Přesné polohování
Přesnost C7 podporuje řízený lineární pohyb. V automatizovaných skladech a výrobních prostředích může opakovatelné polohování pomoci zařízení sladit s dopravníky, skladovacími místy, pracovními stanicemi a nakládacími místy.
Stabilní těžký provoz
Vysoce pevné materiály a konstrukce odolná proti nárazu jsou důležité, když šroub pracuje při velkém zatížení nebo častém zrychlování a zpomalování. Správné dimenzování je stále zásadní, protože skutečná nosnost závisí na kompletním mechanickém systému a provozních podmínkách.
Kde se používá?
Velký kulový šroub C7 pro manipulaci s materiálem je použitelný pro širokou škálu automatizovaných a průmyslových manipulačních systémů.
- Skladové zakladače:Podporuje operace zvedání a polohování ve skladovacích systémech.
- AGV:Může být integrován do lineárních zvedacích nebo polohovacích mechanismů používaných automaticky řízenými vozidly.
- Roboty pro manipulaci s materiálem:Poskytuje lineární převod pro automatizovaný přenos a polohování.
- Zvedací plošiny pro těžký provoz:Vhodné pro vertikální pohyb, kde je důležitá nosnost a polohování.
- Přepravní vozíky:Podporuje řízený pohyb surovin, komponentů a hotových výrobků.
- Vybavení logistiky:Může být integrován do třídicích, nakládacích, vykládacích a automatizovaných přepravních systémů.
- Průmyslové dílny:Pomáhá automatizovat pohyb materiálů mezi různými výrobními oblastmi.
U komplexních automatizovaných systémů by měl být kuličkový šroub vyhodnocen společně se servomotorem, spojkou, lineárním vedením, nosným ložiskem, mazacím systémem a řídicím systémem. Přenosová komponenta je pouze jednou částí celkové pohybové architektury.
Jak byste měli vybrat správný model?
Výběr kuličkového šroubu by měl začínat skutečnými provozními podmínkami spíše než samotným názvem produktu. Praktický proces výběru zahrnuje následující kroky:
- Určete zatížení:Vypočítejte statické a dynamické zatížení, které musí šroub unést.
- Definujte požadovanou cestu:Stanovte efektivní zdvih a maximální délku šroubu.
- Nastavte požadovanou rychlost:Určete požadovanou lineární rychlost a vypočítejte odpovídající rychlost otáčení šroubu.
- Vyberte potenciálního zákazníka:Větší vedení obecně poskytuje větší lineární pohyb na otáčku a může podporovat vysokorychlostní pojezd.
- Potvrďte požadavky na přesnost:C7 může být vhodný pro mnoho aplikací obecné automatizace a manipulace s materiálem, zatímco systémy s vyšší přesností mohou vyžadovat jinou třídu přesnosti.
- Zkontrolujte instalační prostor:Potvrďte průměr hřídele, rozměry matic, nosnou konstrukci a dostupný montážní prostor.
- Zvažte životní prostředí:Před dokončením konfigurace je třeba zvážit nebezpečí prachu, vlhkosti, teploty, kontaminace a koroze.
Pro přizpůsobené řešení Maitu doporučuje poskytnout zatížení zařízení, rychlost manipulace, instalační rozměry a pracovní prostředí, aby jeho technický tým mohl pomoci s přizpůsobením a konfigurací modelu.
Jaké postupy údržby prodlužují životnost?
I robustní kuličkový šroub vyžaduje náležitou údržbu. Správné mazání a kontrola znečištění jsou zvláště důležité, protože úlomky mohou ovlivnit valivá tělesa a povrchy oběžných drah.
- Pravidelně mažte:Publikované pokyny pro údržbu doporučují vysokoteplotní mazivo odolné proti opotřebení přibližně každých 120 provozních hodin, s úpravami podle skutečných pracovních podmínek.
- Udržujte šroub čistý:Odstraňte prach, třísky a další nečistoty z oblasti šroubu a matice.
- Zkontrolujte ochrannou konstrukci:Zkontrolujte prachové kryty a související ochranné součásti, zda nejsou poškozené.
- Vyvarujte se přetížení:Provoz mimo určený rozsah zatížení může urychlit opotřebení a poškodit šroub nebo kuličky.
- Pravidelně kontrolujte:Zkontrolujte upevnění, opotřebení závitu, pohyb kuličky, vibrace, přesnost polohování a abnormální hluk.
- V případě potřeby využijte profesionální servis:Poškození závitu, zablokování koule nebo vážné problémy s nosností by měli posoudit kvalifikovaní technici.
Intervaly údržby by měly být nakonec přizpůsobeny skutečnému pracovnímu cyklu, úrovni znečištění, zatížení, rychlosti, typu mazání a doporučením výrobce.
Často kladené otázky
Jaká nosnost je k dispozici?
Publikované informace o produktu udávají rozsah zatížení přibližně 500 kg až 5 000 kg v závislosti na zvoleném průměru a modelu. Skutečné povolené zatížení by mělo být potvrzeno pomocí výpočtů specifických pro aplikaci.
Může fungovat v prašném prostředí skladu?
Ano. Výrobek je navržen s ohledem na odolnost proti prachu a korozi pro průmyslová manipulační prostředí. Správné těsnění, čištění a mazání zůstávají důležité pro dlouhodobý provoz.
Je vhodný pro časté start-stop aplikace?
Ano. Jeho konstrukce klade důraz na odolnost proti nárazu a únavě pro aplikace zahrnující opakované zrychlování, zpomalování, rozjezdy a zastavování.
Jak si mám vybrat správný model?
Uveďte požadované zatížení, lineární rychlost, délku zdvihu, instalační rozměry, směr provozu, pracovní cyklus a podmínky prostředí. Tyto parametry umožňují vyhodnotit vhodný průměr, stoupání, konfiguraci matic a celkovou specifikaci.
Lze kuličkový šroub přizpůsobit?
Ano. Maitu nabízí přizpůsobené konfigurace zahrnující rozměry, vedení, směr, typ matice, délku a další požadavky na specializované zařízení pro manipulaci s materiálem.
Jaká je záruční doba?
Informace o produktu zveřejněné výrobcem specifikují 12měsíční záruční dobu na problémy s kvalitou, které nejsou způsobeny člověkem, v souladu s platnými záručními podmínkami.
Závěr: Výběr správné převodovky pro automatizovanou manipulaci
Dobře zvolený kuličkový šroub může přímo ovlivnit rychlost, konzistenci polohování, energetickou účinnost a provozní stabilitu zařízení pro manipulaci s materiálem. Velký kulový šroub C7 pro manipulaci s materiálem kombinuje převodovku s velkým vedením s přesností C7, vysoce pevnou konstrukcí a možnostmi přizpůsobení pro AGV, skladové zakladače, manipulační roboty, zvedací plošiny a automatizovaná logistická zařízení. Pro projekty vyžadující specifické zatížení, rychlost, zdvih nebo konfiguraci instalace se dozvíte více o velkém kulovém šroubu C7 pro manipulaci s materiálem nebocokontaktujte náss vašimi požadavky na aplikaci a prodiskutujte vhodné řešení s inženýrským týmem Maitu.
