Jak mohou ultrapřesná lineární vedení zlepšit přesnost, stabilitu a spolehlivost v moderních pohybových systémech

Shrnutí článku: Ultra přesná lineární vedeníjsou nezbytné pro pohybové systémy, které vyžadují výjimečně přesné polohování, hladký pojezd, vysokou tuhost a dlouhodobou opakovatelnost. Od polovodičových zařízení a přesných obráběcích strojů po robotiku a lékařská zařízení může správné lineární vedení přímo ovlivnit kvalitu obrábění, stabilitu zařízení a provozní náklady. Tento článek vysvětluje, jak fungují ultrapřesná vedení, na kterých specifikacích nejvíce záleží, jak se přesné třídy porovnávají a co by kupující měli zvážit při výběru spolehlivého řešení od profesionálního výrobce, jako je např.Maitu.

Obsah

• Proč jsou ultra přesná lineární vedení důležitá?
• Jaké technické vlastnosti definují vysoce výkonné lineární vedení?
• Jak přesné stupně a tolerance ovlivňují výkon?
• Které materiály a povrchové úpravy podporují dlouhodobou přesnost?
• Kde se běžně používají ultra-přesná lineární vedení?
• Jak byste měli vybrat správné lineární vedení?
• Jakou kontrolu kvality by měli kupující očekávat?
• Často kladené otázky
• Závěrečné myšlenky

Proč jsou ultra přesná lineární vedení důležitá?

V moderní automatizaci lineární pohyb již není jen o přesunu součásti z bodu A do bodu B. Výroba polovodičů, přesná kontrola, CNC obrábění, robotika a lékařská zařízení často vyžadují opakovatelný pohyb s extrémně malými odchylkami. V těchto aplikacích může i několik mikrometrů geometrické chyby ovlivnit kvalitu produktu, přesnost montáže nebo výsledky měření.

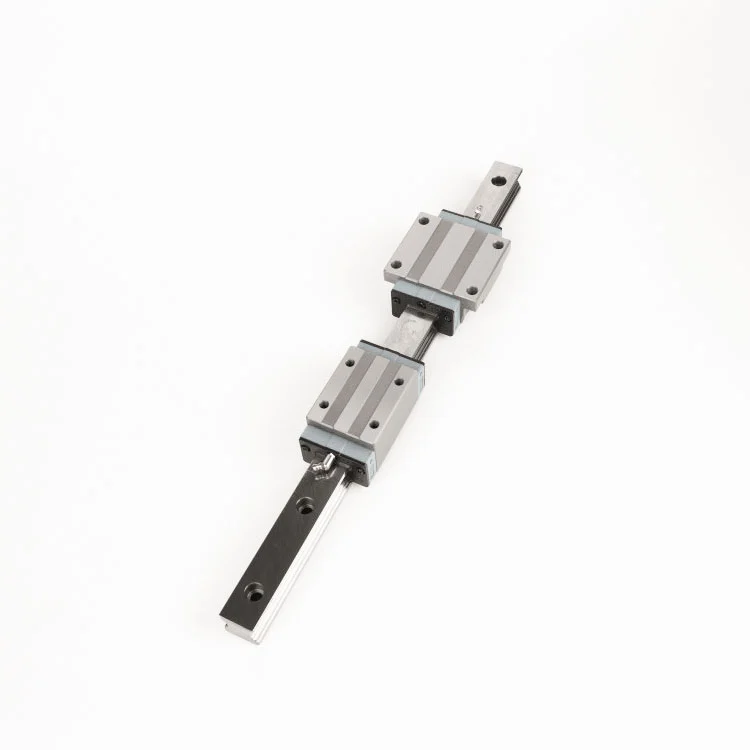

Ultra precizní lineární vedení poskytují řízené rozhraní valivého pohybu mezi vodicí kolejnicí a vozíkem. Jejich optimalizovaná geometrie oběžné dráhy, pečlivě broušené montážní povrchy a řízené výrobní tolerance pomáhají minimalizovat nežádoucí vibrace, odchylky polohy a mechanické vůle.

Maitu vyvíjí produkty s lineárním pohybem pro náročné průmyslové aplikace a má více než 12 let zkušeností s výrobou přesných součástí a souvisejících řešení. Jeho ultrapřesná vedení jsou navržena s ohledem na tuhost, rozměrovou konzistenci, výkon při zatížení a dlouhodobou spolehlivost, díky čemuž jsou vhodná pro systémy, kde běžná lineární vedení nemusí poskytovat dostatečnou přesnost.

Hodnota ultrapřesného vedení se proto neomezuje pouze na jeho rozměrovou toleranci. Je to kombinace geometrické přesnosti, vlastností materiálu, chování předpětí, kvality instalace, mazání, těsnění a kontroly kvality, která určuje výkon v reálném světě.

Jaké technické vlastnosti definují vysoce výkonné lineární vedení?

Přesné lineární vedení by mělo být hodnoceno jako úplná pohybová komponenta spíše než podle jediného čísla přesnosti. Jeho výkon určuje několik technických charakteristik.

Čtyřbodový kontakt a rozložení zátěže

Optimalizovaná struktura oběžné dráhy může rozložit působící zatížení na více kontaktních bodů. To pomáhá vedení efektivněji zvládat radiální síly, boční síly a momentová zatížení, zejména u víceosých zařízení.

Přesně broušené povrchy

Vybroušené oběžné dráhy a montážní povrchy přispívají k hladšímu pohybu vozíku a zlepšené rozměrové konzistenci. Maitu specifikuje broušené oběžné dráhy s povrchovou úpravou přibližně Ra 0,4–0,8 μm pro svou ultra-přesnou řadu.

Vysoká tuhost

Tuhost se stává zvláště důležitou, když vedení podporuje těžké nástroje, řezné síly, kontrolní moduly nebo víceosé mechanismy. Pevné vedení může pomoci snížit deformaci a udržet stabilitu polohy při pracovním zatížení.

Spolehlivé těsnění a mazání

U lineárních pohybových systémů je hlavním problémem kontaminace. Integrovaná vícelabyrintová těsnění mohou pomoci zabránit tomu, aby se nečistoty dostaly k valivým prvkům a oběžným drahám. Volitelná řešení mazání mohou dále snížit požadavky na údržbu během prodlouženého provozu.

• Stabilní a hladký lineární pohyb
• Schopnost vysokého zatížení a momentového zatížení
• Snížené vibrace při cestování
• Kontrolovaná montáž a přesnost chodu
• Ochrana proti prachu a vnějším nečistotám
• Delší intervaly údržby při správném mazání

Jak přesné stupně a tolerance ovlivňují výkon?

Přesná třída určuje, jak přísně jsou kontrolovány kritické rozměry a geometrické charakteristiky. Pro aplikace zahrnující více paralelních kolejnic nebo koordinovaných os je konzistence mezi vedením zvláště důležitá, protože malé rozměrové rozdíly se mohou nahromadit během instalace a provozu.

Například výrobní data Maitu poskytují několik přesných tříd, včetně N, H, P, SP a UP. Třída UP představuje nejvyšší kategorii přesnosti v uvedeném rozsahu.

Poznámka: Uvedené hodnoty jsou výrobní parametry pro přídavek na výšku a šířku (△H a △W) a měly by být vyhodnoceny společně se specifickou konfigurací vodítka a požadavky na aplikaci.

U systémů, které vyžadují synchronizovaný pohyb, může výběr vyšší přesnosti zajistit větší rozměrovou konzistenci. Nejvyšší třída však není automaticky nejlepší volbou pro každý stroj. Kupující by měli vyvážit požadovanou přesnost, zatížení, délku kolejnice, podmínky instalace, provozní prostředí a celkové náklady na projekt.

Které materiály a povrchové úpravy podporují dlouhodobou přesnost?

Výběr materiálu přímo ovlivňuje tvrdost, odolnost proti opotřebení, rozměrovou stabilitu a životnost. Ložisková ocel s vysokým obsahem uhlíku, jako je materiál ekvivalentní SUJ2, se široce používá pro náročné součásti s valivým stykem, protože může dosáhnout vysoké tvrdosti po vhodném tepelném zpracování.

Řada ultrapřesných lineárních vedení Maitu používá ložiskovou ocel s vysokým obsahem uhlíku a chromu se specifikovanou tvrdostí přibližně 58–62 HRC. Přesně broušené oběžné dráhy a řízené tepelné zpracování pomáhají vytvořit stabilní kontaktní plochu pro nepřetržitý provoz.

V závislosti na aplikačním prostředí lze uvažovat i o povrchových úpravách. Černění a bezproudové niklování mohou poskytnout dodatečnou ochranu povrchu a mohou být užitečné, když je důležitým hlediskem odolnost proti korozi nebo odolnost vůči vlivům prostředí.

• Základní materiál:Ložisková ocel s vysokým obsahem uhlíku
• Tvrdost:Přibližně 58–62 HRC
• Cíl závodní dráhy:Přibližně Ra 0,4–0,8 μm
• Volitelná ochrana:Černý oxid nebo bezproudové niklování

Kde se běžně používají ultra-přesná lineární vedení?

Čím přísnější jsou požadavky na pohyb, tím vyšší je potenciální hodnota vysoce přesného vedení. Tyto součásti jsou zvláště důležité, když zařízení musí udržovat opakovatelnou polohu při manipulaci s nepřetržitým pohybem nebo vnějším zatížením.

Polovodičové vybavení

Zařízení pro manipulaci, kontrolu, dávkování a balení může vyžadovat vysoce kontrolovaný pohyb. Stabilní lineární vedení pomáhá polohovacím systémům udržovat opakovatelnost a snižovat nežádoucí vibrace.

Přesné obráběcí stroje

CNC a další vysoce přesné obráběcí zařízení závisí na pevných pohybových komponentech, které podporují přesnost řezání a opakovatelné polohování nástroje.

Průmyslová robotika

Lineární osy používané s robotickými systémy mohou vykazovat měnící se zatížení a složité vzorce pohybu. Silná momentová zátěž může pomoci udržet stabilitu ve víceosých konfiguracích.

Přesné měřicí přístroje

Měřicí zařízení je zvláště citlivé na mechanické odchylky. Plynulý pohyb a řízené geometrické tolerance mohou pomoci snížit mechanické zdroje chyb měření.

Lékařské vybavení

Lékařská výroba a přesné nástroje často vyžadují spolehlivé polohování, kontrolovaný pohyb a vhodnou ochranu povrchu. Výběr vodítka by měl brát v úvahu jak mechanický výkon, tak požadavky na prostředí.

Jak byste měli vybrat správné lineární vedení?

Volba vedení pouze na základě jeho inzerované třídy přesnosti může vést k nevhodné konstrukci. Lepší přístup je vyhodnotit kompletní provozní prostředí a mechanické požadavky.

1. Určete požadovanou přesnost polohování:Definujte cílovou přesnost, opakovatelnost a přípustnou geometrickou odchylku.
2. Vypočítejte statické a dynamické zatížení:Zvažte užitečné zatížení, zrychlení, řeznou sílu, momentové zatížení a rozložení zatížení.
3. Zkontrolujte délku kolejnice:Delší kolejnice mohou mít různé požadavky na toleranci, takže délka a stupeň přesnosti by měly být hodnoceny společně.
4. Vyhodnoťte podmínky prostředí:Zvažte požadavky na prach, vlhkost, teplotu, korozivní látky a čisté prostory.
5. Vyberte vhodné mazání:Správné mazání je nezbytné pro snížení tření a podporu konzistentního odvalování.
6. Potvrďte přesnost instalace:Ani vysoce přesné vedení nemůže kompenzovat nesprávně opracovanou nebo špatně vyrovnanou montážní plochu.
7. Vyžádejte si kontrolní dokumentaci:Zprávy o technické kontrole poskytují užitečný důkaz, že dodávané komponenty splňují dohodnuté specifikace.

U projektů s náročnými požadavky by měli inženýři před dokončením specifikace zvážit také konfiguraci vozíku, předpětí, způsob montáže, paralelismus kolejnic, interakci pohon-systém a očekávaný servisní cyklus.

Jakou kontrolu kvality by měli kupující očekávat?

Přesné součásti vyžadují měřitelnou kontrolu kvality spíše než samotnou vizuální kontrolu. Profesionální dodavatel by měl mít procesy, které zahrnují suroviny, tepelné zpracování, broušení, ověřování rozměrů, provozní výkon a výstupní kontrolu.

Maitu uvádí, že jeho výrobní proces využívá sledovatelnost kvality založenou na ERP od skladování ložiskové oceli s vysokým obsahem uhlíku přes tepelné zpracování, přesné broušení a konečnou kontrolu. Jeho vedení jsou rovněž podrobena projekci profilu, vyhodnocení hluku a zatížení, přičemž k objednávkám je dodávána kontrolní dokumentace.

Tento přístup je důležitý pro výrobce OEM a inženýrské týmy, protože sledovatelná data z inspekce mohou podporovat vstupní kontrolu kvality, projektovou dokumentaci a rozhodnutí o dlouhodobé údržbě.

Maitu také uvádí více než 16 000 specifikací přesných vodících šroubů a lineárních komponent vyvinutých od zahájení provozu v Suzhou spolu se zkušenostmi, které slouží více než 5 000 globálním zákazníkům. Její výrobní zdroje zahrnují závody v Suzhou a Dongguan, které podporují jak požadavky na malé množství, tak i větší výrobní zakázky.

Často kladené otázky

Co jsou ultra přesná lineární vedení?

Ultra precizní lineární vedení jsou vysoce přesné komponenty lineárního pohybu navržené pro aplikace vyžadující řízené polohování, hladký posuv, vysokou tuhost a konzistentní geometrické tolerance. Běžně se používají v polovodičových zařízeních, přesných obráběcích strojích, robotice, měřicích zařízeních a lékařské výrobě.

Čím se lineární vedení třídy UP liší od standardních tříd?

Vedení třídy UP se vyrábí s užšími rozměrovými přídavky než standardní třídy. Například uvedené výrobní parametry Maitu ukazují toleranci △H a △W 2 μm pro kolejnice UP s ​​délkou až 500 mm. Skutečná vhodnost třídy závisí na celkové konstrukci stroje a požadované přesnosti.

Jaký materiál se běžně používá pro vysoce přesná lineární vedení?

Ložisková ocel s vysokým obsahem uhlíku je běžně vybírána pro náročné aplikace s lineárním pohybem, protože může dosáhnout vysoké tvrdosti a odolnosti proti opotřebení po tepelném zpracování. Maitu specifikuje pro svou ultra-přesnou řadu materiál ekvivalentní SUJ2 s tvrdostí přibližně 58–62 HRC.

Jak lze zlepšit životnost lineárního vedení?

K životnosti přispívá správná instalace, vhodné předpětí, vhodné mazání, kontrola znečištění, správné rozložení zátěže a pravidelná kontrola. Utěsněné vedení a vhodné povrchové úpravy mohou poskytnout dodatečnou ochranu v náročných provozních prostředích.

Jsou velmi přesná vodítka vhodná pro čisté prostory nebo polovodičové aplikace?

Mohou být vhodné, pokud jsou konfigurace vedení, mazání, těsnění, povrchová úprava a požadavky na čistotu správně přizpůsobeny dané aplikaci. Pro citlivá prostředí by kupující měli před objednáním projednat s dodavatelem požadavky na materiál, povlak, mazání, kontrolu částic a kontrolu.

Závěrečné myšlenky

Velmi přesná lineární vedení hrají klíčovou roli v aplikacích, kde přesnost pohybu, tuhost, opakovatelnost a spolehlivost přímo ovlivňují výkon zařízení. Výběr správného řešení vyžaduje více než jen porovnávání nominálních tříd přesnosti. Kvalita materiálu, povrchová úprava oběžné dráhy, rozložení zatížení, těsnění, mazání, podmínky instalace, kontrolní postupy a požadavky na aplikaci by měly být zvažovány společně.

S více než 12 lety zkušeností s technologií přesného lineárního pohybu, širokým produktovým portfoliem, podrobnými výrobními parametry a sledovatelnými procesy kontroly kvality poskytuje Maitu řešení lineárního vedení pro náročné průmyslové aplikace. Pokud hodnotíte vodicí dráhy pro CNC zařízení, polovodičové stroje, robotiku, přesné měření nebo lékařskou výrobu, zjistěte více o Ultra Precision Linear Guides akontaktujte násk prodiskutování vašich požadavků na přesnost, zatížení, délku kolejnice, prostředí a přizpůsobení.
