Základní rozměry stoupání trapézových šroubů: klíč k výběru, pochopení norem a aplikací v jednom článku

V oblasti mechanické převodovky,trapézové šroubyse staly základní součástí scénářů, jako je přesné podávání a zvedání, díky své jednoduché konstrukci, silné nosnosti a stabilnímu přenosu. Základní velikost stoupání trapézového šroubu je klíčovým parametrem, který určuje účinnost přenosu, přesnost a nosnost a přímo ovlivňuje celkový výkon zařízení. Tento článek podrobně analyzuje základní velikostní standardy, logiku výběru a aplikační scénáře stoupání trapézových šroubů, což společnostem a inženýrům pomůže rychle zajistit adaptační řešení.

1. Jaké je stoupání trapézového šroubu? Proč je jádrem výběru?

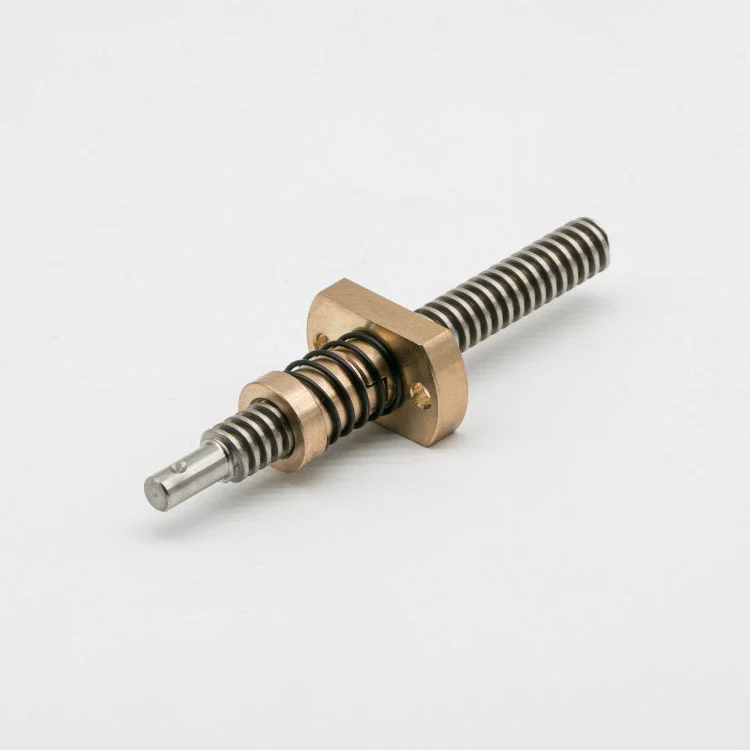

"Stoupání" lichoběžníkového šroubu se vztahuje k axiální vzdálenosti mezi odpovídajícími body na středové čáře průměru dvou sousedních závitů závitů. Jednotkou jsou obvykle milimetry (mm). Jako „metronom“ přenosové soustavy určuje rozteč přímo:

Rychlost přenosu: Čím větší je stoupání, tím delší je vzdálenost axiálního pohybu matice na otáčku šroubové tyče a tím vyšší je rychlost přenosu;

Nosnost: Při stejném průměru šroubu mají závity s malým stoupáním hustší závity a rovnoměrnější rozložení síly, takže jsou vhodné pro scénáře vysokého zatížení;

Přesné ovládání: Jednootáčkový posun šroubu s malým stoupáním je malý a může dosáhnout přesnějšího mikroposuvu pomocí servomotoru.

Proto je ujasnění základních rozměrů stoupání trapézového šroubu předpokladem pro zajištění účinnosti přenosu, stability a životnosti zařízení.

2. Základní rozměry stoupání trapézových šroubů: národní normy a společné specifikace

Naše zemětrapézové šroubysplňují normu GB/T 5796 "Lichoběžníkový závit", která jasně stanovuje základní velikost stoupání. Je rozdělena do dvou kategorií: běžná rozteč a jemná rozteč, která se přizpůsobuje potřebám různých scénářů:

1. Obyčejná výška tónu (platí pro obecné scénáře přenosu)

Běžné základní velikosti (mm): 1,5, 2, 3, 4, 5, 6, 8, 10, 12, 16, 20, 24, 32 atd.

Například: pro trapézový šroub o průměru 20 mm jsou běžná stoupání 4 mm a 6 mm; pro šroub o průměru 30mm jsou běžné stoupání 6mm a 10mm.

2. Jemná rozteč (vhodná pro scénáře s vysokou přesností a malým posunutím)

Rozměry šroubů s jemným stoupáním jsou přesnější, běžné specifikace (mm): 1, 1,5, 2, 3 atd.

Například: šroubová tyč o průměru 12 mm běžně používaná v přesných přístrojích má jemné stoupání 2 mm, což umožňuje jemné nastavení úrovně 0,01 mm.

Kromě toho je rozteč palce standardnítrapézové šrouby(jako je vlákno ACME) se obvykle vyjadřuje v „vláknech na palec (TPI)“. Mezi běžné specifikace patří 4TPI (rozteč 6,35 mm), 5TPI (rozteč 5,08 mm) atd., které je potřeba sladit podle systému výbavy.

3. Základní výběr velikosti hřiště: 3 základní principy

Při výběru stoupání trapézového šroubu je nutné provést komplexní úsudek na základě požadavků na převod zařízení, velikosti zatížení a požadavků na přesnost, aby se zabránilo „velkým koňským povozům“ nebo „malým koňským povozům“:

Podívejte se na požadavky na přenosovou rychlost

Pokud zařízení vyžaduje rychlý posuv (např. tlačení materiálu na automatizované výrobní lince), upřednostněte velké stoupání (např. 10 mm, 16 mm), aby se snížil tlak otáček motoru; pokud se jedná o nízkorychlostní přesnou převodovku (např. posuv obráběcího stroje), zvolte malé stoupání (např. 3 mm, 4 mm).

Podívejte se na zatížení a životnost

Ve scénářích vysokého zatížení (jako jsou zdvihací zařízení a lisy) musí být prioritou zajištění pevnosti závitu. Doporučuje se zvolit střední stoupání (např. 6 mm, 8 mm) pro vyvážení síly a odolnosti proti opotřebení, pokud je průměr šroubové tyče dostatečný. Závity s jemným stoupáním lze použít pro zařízení s malým zatížením (jako jsou malé pohony ventilů), aby se snížily náklady.

Podívejte se na úroveň přesnosti

Přesné přístroje (jako jsou optická zařízení a detekční platformy) mají extrémně vysoké požadavky na řízení posunu a musí být vybaveny šrouby s malým stoupáním (jako je 1,5 mm, 2 mm) a vysoce přesnými maticemi, aby bylo dosaženo nastavení na úrovni mikronů; běžné přenosové scénáře (jako jsou dopravní mechanismy) lze zmírnit na běžná hřiště.

4. Vyberte si správnou velikost hřiště, neignorujte tyto detaily!

PEEK vyztužený uhlíkovými vlákny nejenže činí konečný produkt tvrdším a odolnějším proti opotřebení – ve skutečnosti zvyšuje celkový výkon PEEK. U modelu prutů PEEK CF30 to vypadá jednoduše:

Zvažte proveditelnost zpracování: speciální stoupání závitů (jako jsou nestandardní velikosti) může zvýšit obtížnost zpracování a náklady. Upřednostněte národní standardní specifikace, abyste snížili náklady na pořízení a údržbu.

Kombinace mazání a prostředí: V drsných prostředích, jako je prach a vysoká teplota, mají šrouby s velkým stoupáním větší mezery a jsou náchylné k hromadění nečistot, takže je třeba je vybavit těsnící strukturou; šrouby s malým stoupáním vyžadují zvýšené mazání, aby se zabránilo opotřebení.

5. Vysoce kvalitní trapézový šroub, počínaje standardní velikostí stoupání

 Ať už se jedná o průmyslovou automatizaci, přesné obráběcí stroje nebo zdvihací zařízení, základní velikost stoupání trapézového šroubu je klíčem k „pohybu jednoho vlasu tak, aby ovlivnil celé tělo“. Výběr trapézového šroubu, který odpovídá normám GB/T 5796 a má přizpůsobenou velikost stoupání, může výrazně zlepšit účinnost přenosu, stabilitu a životnost zařízení.

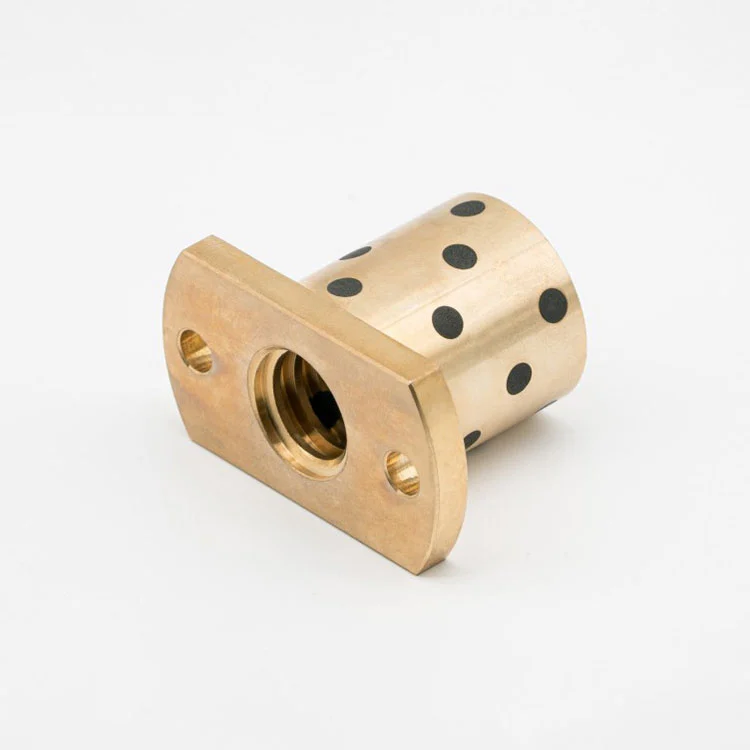

 Pokud si lámete hlavu s výběrem nebo potřebujete upravit trapézový šroub s konkrétním stoupáním, můžete se obrátit na Maitu Screw - podíleli jsme se na výrobětrapézové šroubyvíce než deset let. Přísně dodržujeme národní standardní velikost a podporujeme přizpůsobení celé specifikace od průměru 4 mm do 120 mm a rozteče 1 mm až 22 mm. Jsme vybaveni přesným testovacím zařízením, abychom zajistili, že chyba stoupání každé šarže produktů je ≤0,02 mm.
