Jak lichoběžníkový šroub zajišťuje hladký lineární pohyb ve skutečných strojích?

Obrys

• Identifikujte skutečný způsob poruchy (drift, vůle, váznutí, opotřebení, hluk, teplo).
• Pochopte, pročLichoběžníkový šroubprofil vyvažuje nosnost, vyrobitelnost a stabilitu.
• Zvolte olovo, průměr a koncovou podporu pro ovládání rychlosti, tuhosti a šlehání.
• Vyberte si design a materiál matic, abyste zvládli tření, znečištění a limity údržby.
• Ověřte pomocí krátkého kontrolního seznamu, aby se výrobní díly shodovaly s prototypy.

Body bolesti, které se stále objevují

Kupující zřídka začínají tím, že říkají: „Potřebuji aLichoběžníkový šroub.“ Začínají bolestí hlavy: zvedací sloupek se přes noc sklouzne o několik milimetrů dolů, lineární posuv nemůže zopakovat polohu nebo se matice zahřeje a začne pískat. Zde jsou nejčastější problémy – a na co obvykle poukazují.

• Zpětná jízda nebo posun zatížení:Zastavíte motor, ale zátěž se plíží. To se může stát, když je olovo příliš agresivní, tření je příliš nízké nebo má systém vibrace/náraz. Mnoho lichoběžníkových systémů dokáže odolat zpětné jízdě, ale není to automatické – na geometrii záleží.
• Vůle, která ničí umístění:Obrátíte směr a chvíli se nic nehýbe. Ta „mrtvá kapela“ může být rozdíl mezi plynulou automatizací a produktem, který působí levně.
• Vázání a nerovnoměrný pohyb:Šroub je z ruky hladký, ale při montáži se váže. Nesouosost, nedostatečná podpora konce, nebo materiál ořechů, který netoleruje zatížení hran, je často skutečným viníkem.
• Rychlé opotřebení a černý prach:Chod nasucho se špatnou dvojicí materiálů se může rychle opotřebovat, zejména při znečištění. Někdy lubrikace existuje – ale je to nesprávný typ, aplikuje se nedůsledně nebo se smyje.
• Hluk a teplo při rychlosti:Vyšší otáčky zvyšují zahřívání třením a mohou vést k vibracím nebo šlehání. Vodicí šroub, který pracuje při 100 otáčkách za minutu, může selhat při 1 000 otáčkách za minutu bez přepracování.

Co to vlastně je trapézový šroub

A Lichoběžníkový šroubje silový šroub s profilem závitu lichoběžníkového tvaru určený k převodu rotačního pohybu na lineární pohyb. Ve srovnání s kuličkovými šrouby obvykle vyměňuje efektivitu za jednoduchost, robustnost a snadnější držení nákladu. Tento obchod může být přesně to, co chcete ve zvedacích, upínacích, nastavovacích nebo pohybových systémech, kde „zůstane tam, kde je položíte“ záleží více než na extrémně nízkém tření.

Praktickou v průmyslovém prostředí není jen tvar vlákna – je to ekosystém: odpovídající matice (bronz, ocel, polymery), řešení proti zpětnému rázu, samomazné konstrukce a flexibilní výrobní metody. Správně, aLichoběžníkový šroubmontáž může být nákladově efektivní, udržovatelná a překvapivě přesná pro mnoho aplikací.

Základy výběru, které zabrání lítosti

Pokud si pamatujete pouze jednu věc: nevybírejte aLichoběžníkový šroubsamotným průměrem. Vyberte jej jako systém: stoupání (nebo stoupání), délka, konstrukce matice, párování materiálu, plán mazání a podpora konce.

• Předstih (cesta na otáčku):Větší olovo se pohybuje rychleji, ale je pravděpodobnější, že se vrátí zpět a generuje více tepla při vysoké zátěži. Menší vedení zlepšuje ovladatelnost a držení zátěže, ale snižuje rychlost.
• Průměr a pevnost jádra:Větší průměr zlepšuje odolnost proti vzpěru a tuhost, což je důležité pro velká rozpětí a velká zatížení.
• Nepodporovaná délka a riziko bičování:Dlouhé šrouby při vysokých otáčkách mohou šlehat. Pokud potřebujete rychlost na dlouhé délce, možná budete potřebovat mezilehlá podpora, různá uspořádání koncových ložisek nebo jiné řešení pohybu.
• Pracovní cyklus:Přerušované nastavování (několik sekund sem a tam) je velmi odlišné od kontinuálního pohybu. Nepřetržitý provoz vyžaduje lepší řízení tepla a strategii opotřebení.
• Prostředí:Prach, chladicí kapalina, čisticí prostředky a venkovní koroze posouvají nejlepší volbu k utěsněné ochraně, nerezové materiály nebo polymerové matice.

Rychlá výběrová matice

Použijte tuto tabulku jako výchozí bod pro výběr aLichoběžníkový šroubkonfigurace. Nenahrazuje technické výpočty, ale udrží vás mimo nejběžnější pasti.

Typy ořechů a materiály, na kterých skutečně záleží

Šroub přitahuje pozornost, ale matice často rozhoduje o životnosti a pocitu. Pro aLichoběžníkový šroubmontáž, výběr matice ovlivňuje: tření, hluk, vůle, tolerance znečištění a to, jak shovívavý je systém k vychýlení.

• Bronzové ořechy:Klasická volba pro nosnost a předvídatelné opotřebení. Skvělé, když můžete mazat a udržovat nečistoty pod kontrolou.
• Ocelové ořechy:Pevný, ale může být méně shovívavý a může vyžadovat pečlivé mazání a spárování povrchu, aby se zabránilo zadření.
• Technické plasty (nylon, POM, PEEK, kompozity):Často tišší a může běžet s minimálním mazáním. Správný polymer zvládne náročná prostředí; nesprávný polymer může pod zatížením tekat nebo teplem změknout.

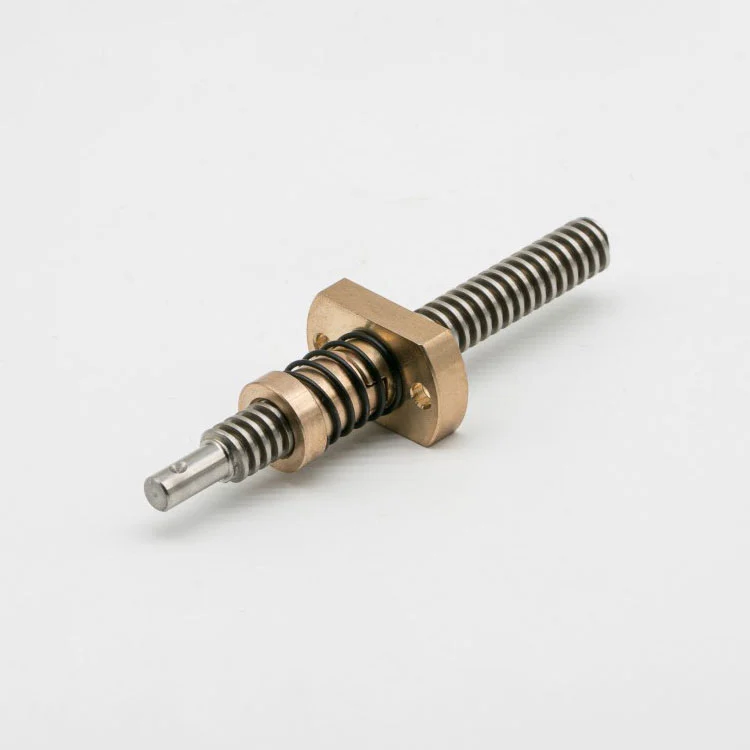

• Matice proti zpětnému chodu:Navrženo pro snížení vůle a zlepšení změn směru. Ideální, když na kvalitě polohování záleží více než na extrémně nízkém točivém momentu.

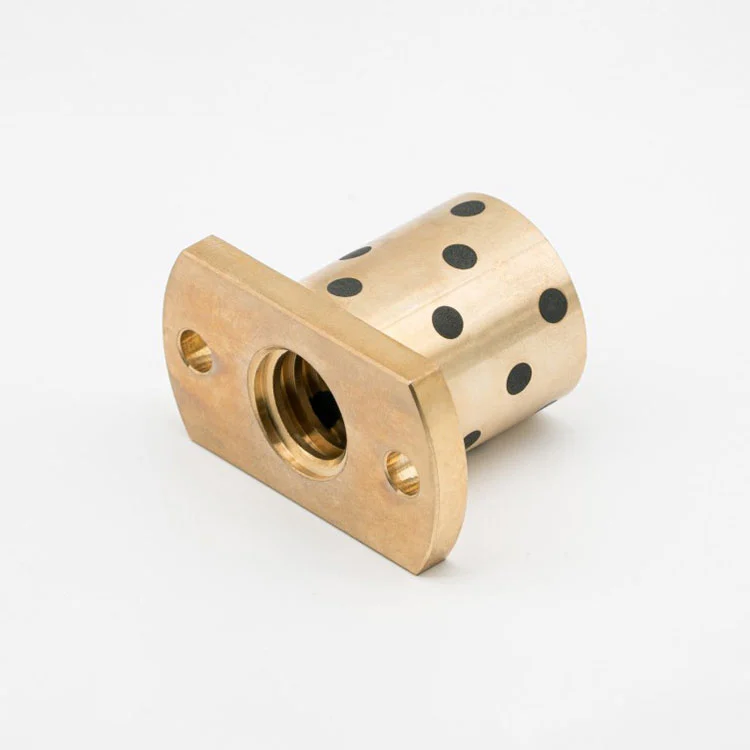

• Bezolejové / samomazné matice:Užitečné, když je mazání nepraktické, nežádoucí nebo se snadno smyje.

Kontrolní seznam integrace: podpěry, vyrovnání, mazání

Dokonce i nejlepšíLichoběžníkový šroubzklame, pokud je okolní design nedbalý. Tyto integrační body jsou místem mnoha projektů tiše selžou během škálování z prototypu do výroby.

• Konec strategie podpory:Definujte, který konec je pevný a který je plovoucí. Volba ložisek ovlivňuje axiální vůli, tuhost a hluk.
• Vyrovnání a montáž:Nesouosost dramaticky zvyšuje tření a opotřebení. Používejte správná pouzdra, reference pro obrábění, a vyhněte se při montáži násilím na matici.
• Mazací plán:Rozhodněte se včas: mazivo, olej, suchý polymer nebo uzavřený přístup. Obvykle se stává „mazání přidáme později“. "Nenavrhli jsme prostor pro mazání."
• Ochrana před znečištěním:Vlnovce, kryty, stěrače a umístění mimo třísky a prach mohou znásobit životnost.
• Tepelné chování:Vyšší pracovní cykly generují teplo. Teplo mění vůle, zvyšuje opotřebení a může změkčit některé polymery.
• Ověření zadní jízdy:Pokud je požadavek „musí držet, když je napájení vypnuto“, ověřte jej skutečným zatížením a skutečnými vibracemi.

Kvalitní otázky, které si položte před nákupem

Pokud získáváte zdroj aLichoběžníkový šroub, nejchytřejším krokem je klást otázky, které odhalí řízení procesu. Cena je snadno srovnatelná; konzistence není. Tyto otázky vás chrání před nepříjemnými překvapeními.

• Jaké tolerance můžete dodržet pro přesnost vedení, přímost a tvar závitu?Požádejte dodavatele o standardní a volitelné stupně.
• Válcované nebo broušené?A jaký je způsob kontroly pro každou šarži?
• Jaké páry materiálů mi doporučujete pro mé zatížení, rychlost a prostředí?Dobrý dodavatel se zeptá na pracovní cyklus a znečištění.
• Jak ovládáte odpor?Standardní vůle, volitelné uložení nebo provedení proti vůli.
• Jaké povrchové úpravy jsou k dispozici?Zvláště pokud je problémem koroze nebo opotřebení.
• Můžete dodat sestavy šroubu a matice spárované jako pár?Párování snižuje variabilitu a šetří čas při ladění.
• Co ode mě potřebujete, abych správně citoval?Požadavky na výkresy, zdvih, zatížení, rychlost, montáž a „udržovací polohu“.

Kde může Suzhou Maitu Screw Rod Manufacturing Co., Ltd. pomoci

Pokud hledáte dodavatele, který může podporovat standardní i přizpůsobené konfigurace,Suzhou Maitu Screw Rod Manufacturing Co., Ltd.se zaměřuje na řešení lichoběžníkových vodicích šroubů pro případy použití lineárního pohybu a automatizace – včetně možností, jako jsou styly s více starty, spárované šrouby a matice dodávky a různé cesty materiálu ořechů (například volby založené na polymerech a přístupy proti zpětnému rázu).

V praxi to znamená, že můžete přistupovat k získávání čistším způsobem: místo vybírání šroubu z katalogu a doufání, že se matice chová, můžete zadat výkonnostní cíle a získat doporučené párování. To je zvláště užitečné, když vaše omezení zahrnují „žádné mazání“, „snížená vůle“, „speciální bronz“ nebo „technické plasty“ nebo když váš projekt vyžaduje opakované přizpůsobení napříč variantami.
