Tam, kde trapézové matice u skutečných strojů většinou selhávají
Většina kupujících nezačne nakupovat aLichoběžníková šroubová maticeprotože se nudí. Začínají, protože je něco bolí: zmetkovitost se zvyšuje, doba údržby exploduje nebo se pohyb „cítí špatně“. Zde jsou nejčastější bolestivé body a co je za nimi.
- Vůle, která ničí umístění:Vůle mezi maticí a šroubem je příliš velká pro vaše potřeby přesnosti nebo konstrukce postrádá předpětí. To se projevuje jako váhání při změně směru, nekonzistentní navádění nebo drift v opakovaných cyklech.
- Hluk, vibrace a „klepání“:Často způsobeno nesouosostí, bočním zatížením, špatnou tuhostí montáže nebo spárováním materiálu zesiluje tření. Někdy je obviňován šroub, ale skutečným viníkem je často montáž matice a instalace.
- Rychlé opotřebení nebo poškození závitu:Abrazivní prach, nedostatečné mazání, nesprávný materiál pro zátěž nebo pracovní cyklus, který vytváří teplo. Pokud se vaše matice nosí jako guma, může dělat práci ložiska nebo vodítka (a nemělo by).
- Lepení nebo nerovnoměrný pohyb:Znečištění, zadření (problémy kov na kov), deformace při zatížení nebo účinky tepelné roztažnosti. To, co vypadá jako „špatné obrábění“, může být jednoduše nesoulad mezi materiálem matice a provozním prostředím.
- Příliš mnoho údržby:Pokud vaše aplikace nesnese časté domazávání, budete chtít bezolejové/samomazací konstrukce nebo umělé polymery, které snižují tření a přitahují méně nečistot.
Hlavní věc: výběr matice není o „hledání matice, která se hodí k závitu“, ale spíše o přizpůsobení chování výkonu vašemu systému. reality – dráha zatížení, vedení, montáž, teplo a znečištění.
Co vlastně dělá matice trapézového šroubu v pohybovém systému
A Lichoběžníková šroubová maticeje pracovní rozhraní, které převádí rotaci šroubu na lineární dráhu (nebo naopak). V praxi se také stává třecím rozhraním, opotřebitelným komponentem a – pokud váš návrh není správně podporován – „obětí“ bočního zatížení.
Systémy lichoběžníkových závitů jsou široce používány, protože jsou robustní, nákladově efektivní a tolerantní k mnoha průmyslovým podmínkám. Ve srovnání s recirkulačními kuličkovými šrouby nabízejí lichoběžníkové systémy obvykle vyšší vlastní tření (což může být užitečné pro samosvorné chování při některých vertikálních zatíženích), ale nižší mechanická účinnost při vysokých rychlostech. To není „dobré“ nebo „špatné“ – je to kompromis v designu.
Pokud váš stroj potřebuje střední rychlost, solidní nosnost a snadnou obsluhu, řešení s trapézovými maticemi je často vynikající inženýrská volba – zvláště když zvolíte správný materiál, v případě potřeby zahrnete strategii vůle a nainstalujete ji správně.
Praktický kontrolní seznam pro výběr
Než požádáte o cenovou nabídku nebo objednáte, použijte tento kontrolní seznam. Zabraňuje nejčastějšímu (a drahému) nesouladu: nákup ořechu, který „sedí“ ale funguje špatně.
- Typ zatížení:pouze axiální, nebo váš systém náhodně aplikuje boční zatížení? (Boční zatížení by mělo být řešeno pomocí vodítek/ložisek.)
- Pracovní cyklus a rychlost:občasné přizpůsobení, nepřetržité cyklování nebo vysokorychlostní cestování, které vytváří teplo?
- Požadavky na přesnost:je přijatelná standardní vůle, nebo potřebujete řešení proti zpětnému rázu pro konzistentní reverzní chování?
- Prostředí:prach, třísky, vlhkost, mytí, hygienické požadavky jako v čistých prostorách, chemikálie nebo teplotní výkyvy?
- Zásady mazání:můžete mazat pravidelně, nebo potřebujete přístup nenáročný na údržbu / bez oleje?
- Montážní omezení:přírubový držák, blokový držák, kompaktní pouzdro nebo široké tělo odolávající rotaci?
- Hluk a pocit:chcete „tichý a plynulý“ pohyb (často polymer nebo optimalizovaný kompozit)?
- Servisní strategie:chcete, aby matice byla vyměnitelným opotřebitelným dílem (běžná), nebo aby byla vyrobena z prémiových materiálů s delší životností?
Pokud dokážete na tyto položky odpovědět jasně, váš dodavatel vám může doporučit správné uložení závitu, geometrii matic a párování materiálu s mnohem menším počtem opakování.
Porovnání materiálových a konstrukčních možností
Různé materiály ořechů se chovají odlišně při tření, teple a znečištění. Nejlepší volba závisí na vašich skutečných provozních podmínkách, nejen „silnější, tím lepší“. Použijte níže uvedenou tabulku jako mapu rychlého rozhodování.

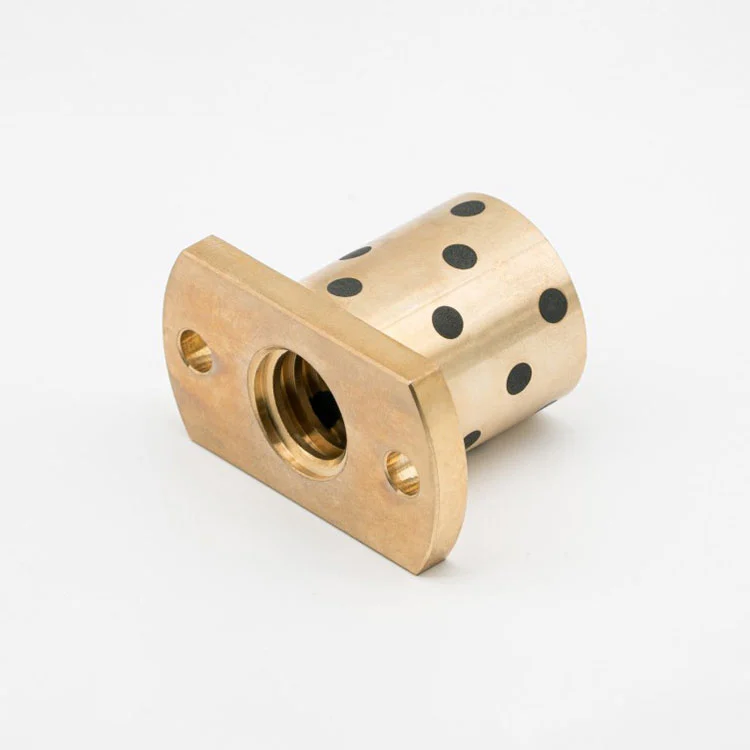

| Volba | Silné stránky | Nejlepší pro | Hlídky |
|---|---|---|---|
| Mosaz / Bronz | Stabilní výkon, dobré chování při opotřebení, široce používané, předvídatelné obrábění | Obecný průmyslový pohyb, mírné zatížení, osvědčené případy dlouhodobého použití | Vyžaduje mazání ve většině aplikací; úlomky mohou urychlit opotřebení |
| Ocel (uhlíková / nerezová) | Vysoká pevnost, silný záběr závitu, možnosti koroze s nerez | Vyšší zatížení, drsná mechanická prostředí, speciální konstrukční požadavky | Tření kov na kov může být hlučné; vyžaduje pečlivé mazání a vyrovnání |
| Nylon (např. PA materiály) | Nízká hlučnost, nižší hmotnost, hladší pocit, dobré pro mnoho úkolů se střední zátěží | Automatizační moduly, požadavky na tišší pohyb, projekty citlivé na náklady | Teplota a vlhkost mohou ovlivnit rozměry; není ideální pro vysoké teplo |
| POM (acetal) | Nízké tření, dobrá rozměrová stabilita, čistý provoz | Lehké až středně náročné systémy, aplikace vyžadující plynulý pohyb s menším mazáním | Limity zatížení závisí na konstrukci; zabraňte nadměrnému hromadění tepla |
| PEEK (vysoce výkonný polymer) | Vynikající výkon v náročných podmínkách, silný, stabilní potenciál s dlouhou životností | Automatizace s vyšším výkonem, specializovaná prostředí, dlouhé servisní intervaly | Vyšší cena materiálu; návrh systému by měl upgrade ospravedlnit |
| Bezolejový / samomazný kompozit | Snížená údržba, zlepšené chování tam, kde je mazání nepraktické | Prašné/špinavé zóny, místa, kde tuk přitahuje nečistoty, zařízení s omezeným přístupem | Stále potřebuje správné zarovnání; „bez oleje“ neznamená „ignorovat kontrolu“ |

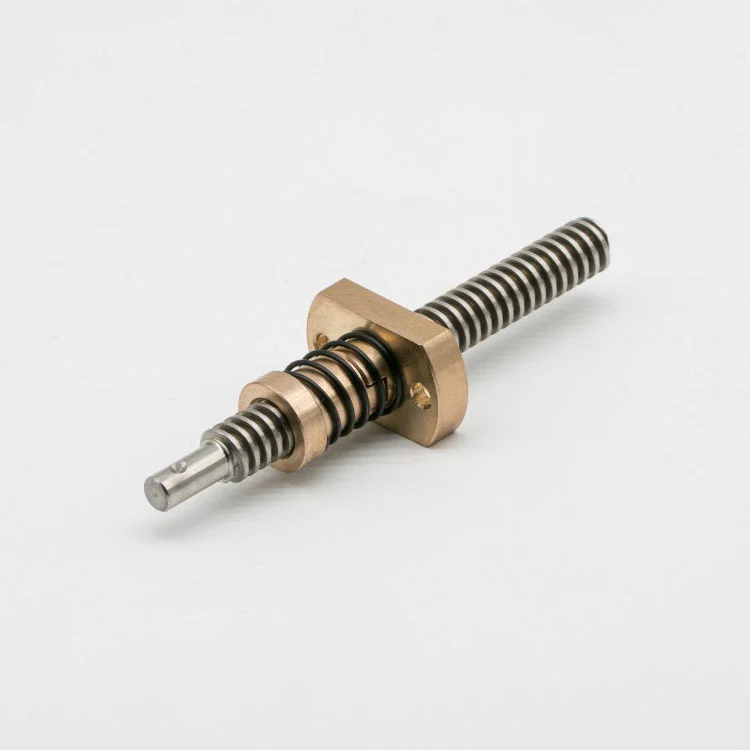

| Anti-backlash design | Zlepšuje opakovatelnost obrácení, snižuje vůli bez příliš těsného uložení | Polovodičová, lékařská, měřící a přesná polohovací zařízení | Předpětí může mírně zvýšit tření; vyberte na základě rychlosti a hnacího momentu |
Praktický tip: když je vaše prostředí špinavé, „více mastnoty“ může někdy situaci zhoršit tím, že zachytí abrazivní částice. V těchto případech mohou být samomazné konstrukce nebo možnosti na bázi polymerů chytřejší cestou k delší životnosti a konzistentnějšímu pohybu.
Tvary matic a styly montáže
I u dokonalého materiálu může nesprávná geometrie způsobit bolesti hlavy během instalace nebo vést k rotaci, uvolnění nebo špatné tuhosti. Společné tvarové faktory matic existují z nějakého důvodu – každý řeší problém montáže.
- Přímý (válcový) typ:jednoduchá integrace, když vaše pouzdro již podporuje funkce zarovnání a proti rotaci.
- Typ příruby:snadné axiální polohování a šroubování; užitečné, když potřebujete rychlou výměnu a konzistentní montáž.
- Typ bloku:stabilní upevnění, snadnější ovládání proti rotaci a přátelské pro zakázkové rámy strojů.
- Široký typ:dodatečná kontaktní plocha a tuhost pro určitá pouzdra; může pomoci snížit nežádoucí kroucení.
- Kompaktní ekonomický typ:prostorově úsporné konstrukce, kde záleží na obalu a zatížení je mírné.
Pokud se vaše matice může volně otáčet, vaše osa se nepřesune správně. Vždy zajistěte, aby montážní konstrukce zabránila otáčení matice při zachování vyrovnání šroubu s vašimi lineárními vodítky.
Vůle, přesnost a opakovatelnost
Vůle je „ztracený pohyb“, který cítíte při obrácení směru – váš pohon se otočí, ale jeviště se nepohne okamžitě. V mnoha systémech je vůle přijatelná. V jiných – pick-and-place, metrologie, dávkovací zařízení, mikropolohování – je to překážka.
Zde jsou praktické způsoby, jak zvládnout zpětnou reakci bez vytváření nových problémů:
- Použijte provedení matice proti zpětnému chodu:rozdělené/předem nabité uspořádání může snížit vůli při zachování plynulosti pohybu. Toto je často nejčistší možnost pro přesné systémy.
- Spojte matici se šroubem:profil závitu, stoupání / stoupání a třída lícování musí být konzistentní. „Téměř kompatibilní“ se stává hlučným a rychle se opotřebovává.
- Kontrola vyrovnání a bočního zatížení:zpětná reakce je obviňována z problémů, které jsou ve skutečnosti způsobeny vazbou z nesouososti.
- Ověřte točivý moment:snížení vůle obvykle mírně zvyšuje tření. Ujistěte se, že váš motor/pohon to zvládne bez přehřátí.
Pokud je vaším cílem opakovatelnost, je systém tak dobrý, jak dobrý je jeho nejslabší článek: lícování matice, přímost šroubu, kvalita vodicích lišt, podpěra ložisek a vyrovnání sestavy se vzájemně ovlivňují. Zacházejte s maticí jako se systémovou součástí, ne jako se samostatnou komoditou.
Montážní tipy, které zabraňují předčasnému opotřebení
Mnoho předčasných selhání je „zavedeno do existence“. Vysoce kvalitníLichoběžníková šroubová maticemůže se rychle opotřebovat, pokud je vynucen pro boj s nesouosostí nebo bočním zatížením. Tyto návyky jsou nudné – ale ušetří vám měsíce.
- Nechte vodítka zvládnout boční zatížení:použijte lineární kolejnice/pouzdra, aby pár šroub-matice viděl hlavně axiální zatížení.
- Udržujte podpěru šroubu pevnou:správná koncová ložiska snižují bič a vibrace, zejména při delších zdvihech.
- Před utažením vyrovnejte:lehce smontujte, projeďte celý zdvih rukou/nízkou rychlostí a poté postupně utahujte upevňovací prvky.
- Chraňte před nečistotami:měchy, kryty a stěrače dramaticky snižují abrazivní opotřebení v prašném prostředí nebo prostředí produkujícím třísky.
- Neutahujte příliš protirotační prvky:nerovnoměrné upnutí pouzdra matice jej může zdeformovat a způsobit váznutí.
Pokud během cestování cítíte těsná místa, zastavte se a diagnostikujte zarovnání – „nepřehánějte“. Přechod je způsob, jakým se vlákna poškodí, motory se přehřívají a matice se stávají obětovanou součástí pro problém jinde v ose.
Návyky údržby a prodloužení života
Lichoběžníkové systémy mohou být dlouhotrvající, když s třením zacházíte jako s řízenou proměnnou spíše než s dodatečným nápadem.
- Nastavte realistickou rutinu mazání:vyberte typ maziva na základě teploty a znečištění a udržujte konzistentní intervaly.
- Před opětovným mazáním vyčistěte:přidáním tuku na písek vznikne brusná pasta.
- Zkontrolujte rané příznaky:rostoucí točivý moment, zvýšený hluk nebo viditelné hromadění prachu jsou včasná varování.
- Počet cyklů trati:pokud je matice navrženým opotřebitelným komponentem, plánovaná výměna zabrání překvapením způsobeným prostojem.
- V případě potřeby použijte bezolejové/samomazné možnosti:zvláště když je omezený přístup nebo záleží na čistotě.
Jednoduchý protokol údržby – datum, poznámky k prostředí, pozorování točivého momentu/hluku – vám často řekne víc, než kdy porouchaný díl řekne.
Když standardní ořechy nefungují a přizpůsobení se vyplatí
Standardní katalogové díly jsou skvělé – dokud váš montážní prostor není zvláštní, vaše prostředí je přísné nebo vaše požadavky na přesnost jsou neúprosné. Přizpůsobení je obvykle oprávněné, když platí jedna z těchto možností:
- Potřebujete specifický tvar matice, který se hodí pro stávající pouzdro (blok, příruba, široké tělo, kompaktní pouzdro).
- Vyvažujete přesnost a hladkost a chcete přizpůsobený přístup proti zpětnému rázu.
- Máte environmentální omezení (hygiena, nízká tolerance kontaminace, omezený přístup k mazání).
- Chcete specifický profil výkonu polymeru (nízké tření, nízká hlučnost, stabilita nebo delší servisní intervaly).
- Potřebujete spolehlivé spojení závitu s cílovým šroubem a chcete kontrolované lícování spíše než dohady.
Suzhou Maitu Screw Rod Manufacturing Co., Ltd.se zaměřuje na přizpůsobení trapézových matic skutečným požadavkům aplikace – včetně více typů matic, možnosti zkonstruovaného polymeru, bezolejová řešení a konfigurace proti zpětnému chodu – takže matice funguje s vaším šroubem, vaším pouzdrem a vaším prostředím místo toho, abychom s nimi bojovali.
Pokud připravujete specifikaci nákupu, zde je jednoduchá struktura, kterou můžete zaslat dodavateli, abyste urychlili výběr:
- Označení vlákna:velikost lichoběžníku + stoupání/rozteč + ruka (pravá/levá) + případné speciální poznámky k profilu
- Styl ořechů:rovné / přírubové / blokové / široké / kompaktní + klíčové rozměry + metoda proti rotaci
- Materiál:typ mosaz/bronz/ocel/polymer + poznámky k prostředí (prach, mytí, teplota)
- Výkonnostní cíle:očekávání vůle, preference hluku, politika mazání, pracovní cyklus
FAQ
Q:Mohu vyměnit opotřebovanou matici bez výměny šroubu?
A:Často ano, ale záleží na opotřebení šroubu. Pokud jsou závity šroubů viditelně opotřebené nebo se výrazně zvýšil krouticí moment osy,
nová matice nemusí obnovit výkon. Pro kritické umístění vyhodnoťte obě součásti společně.
Q:Je bezolejová matice skutečně bezúdržbová?
A:Bezolejové konstrukce snižují požadavky na mazání a pomáhají v místech, kde je mazivo nepraktické, ale přesto vyžadují kontrolu.
Vyrovnání, znečištění a boční zatížení mohou zkrátit životnost bez ohledu na strategii mazání.
Q:Jaký materiál je nejlepší pro tichý pohyb?
A:Mnoho možností polymeru (jako jsou materiály na bázi nylonu nebo acetalu) může snížit hluk a zajistit hladší pocit.
Pro náročnější podmínky mohou výkonnější polymery nabídnout lepší stabilitu a delší životnost.
Q:Potřebuji pro přesnost vždy matici proti zpětnému chodu?
A:Ne vždy. Pokud vaše aplikace jen zřídka změní směr nebo váš řídicí systém kompenzuje vůli, může být standardní vůle v pořádku.
Pokud záleží na opakovatelnosti reverzace, návrhy proti zpětnému rázu jsou obvykle nejpřímějším řešením.
Q:Proč se moje matice rychle opotřebovává, i když je zatížení „v rámci specifikací“?
A:Nejčastějšími příčinami jsou nesouosost, boční zatížení (vodítka neplní svou práci), znečištění a nahromadění tepla z pracovního cyklu.
Oprava konstrukce nebo instalace osy často prodlužuje životnost více než přechod na „silnější“ matici.
Q:Jaké informace bych měl odeslat, abych rychle získal správné doporučení?
A:Zahrňte velikost závitu/vývod, délku zdvihu, směr a velikost zatížení, rychlost/pracovní cyklus, prostředí (prach/voda/chemikálie),
styl montáže a zda je vyžadována kontrola vůle. Pomáhají také fotografie montážního prostoru.
Závěr
PraváLichoběžníková šroubová maticenení jen závitová část – je to rozhodnutí o výkonu, které ovlivňuje hlučnost, přesnost, životnost, a pracovní zátěž údržby. Když přizpůsobíte materiál, geometrii matic, strategii vůle a montážní praxi vašim skutečným provozním podmínkám, trapézové systémy mohou být pozoruhodně spolehlivé a nákladově efektivní.
Pokud potřebujete pomoc s výběrem standardní varianty nebo přizpůsobením matice vašemu bydlení, zatížení a prostředí, obraťte se naSuzhou Maitu Screw Rod Manufacturing Co., Ltd.s vašimi základními parametry a aplikačními poznámkami – pakkontaktujte násproměnit vaše problémy s osou ve stabilní, opakovatelné řešení pohybu.
