Jak kuličkový šroub zlepšuje přesnost v CNC strojích a automatizačních systémech?

U CNC strojů a automatizovaných systémů, kde opakovatelnost a tuhost určují výkon, je kuličkový šroub nesporným základním kamenem přesného řízení pohybu. Na rozdíl od tradičních vodících šroubů, které se spoléhají na kluzné tření, kuličkový šroub využívá recirkulační ocelové kuličky k minimalizaci tření a odstranění vůle. Tato základní konstrukce umožňuje moderním CNC zařízením dosahovat polohovacích tolerancí v mikrometrech, což umožňuje průmyslům od leteckého průmyslu až po výrobu lékařských zařízení posouvat hranice toho, co je možné. Ve svém jádru kuličkový šroub transformuje rotační pohyb na lineární pohyb s výjimečnou účinností, přímo převádí krouticí moment motoru na hladký, předvídatelný pohyb – základní požadavek pro jakýkoli ekosystém automatizace vyžadující submikronovou opakovatelnost.

Ale jak přesně kuličkový šroub povýší přesnost na takovou úroveň? Odpověď spočívá v kombinaci mechanické architektury, předpětí a tepelné stability. By distributing load through rolling elements rather than sliding surfaces, a ball screw drastically reduces frictional losses and heat generation, two primary enemies of precision in machining. Furthermore, through adjustable preload mechanisms, backlash—the inherent play between mechanical components—is virtually eliminated, ensuring that directional changes occur instantaneously without lost motion. For automation systems handling complex pick-and-place operations or five-axis CNC machining, this translates to tighter tolerances, superior surface finishes, and prolonged tool life. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. has dedicated over two decades to mastering these nuances, producing ball screws that set benchmarks for accuracy in modern factories worldwide. In this article, we will dissect the technical parameters, engineering principles, and practical benefits that affirm why the ball screw remains irreplaceable in precision-driven industries.

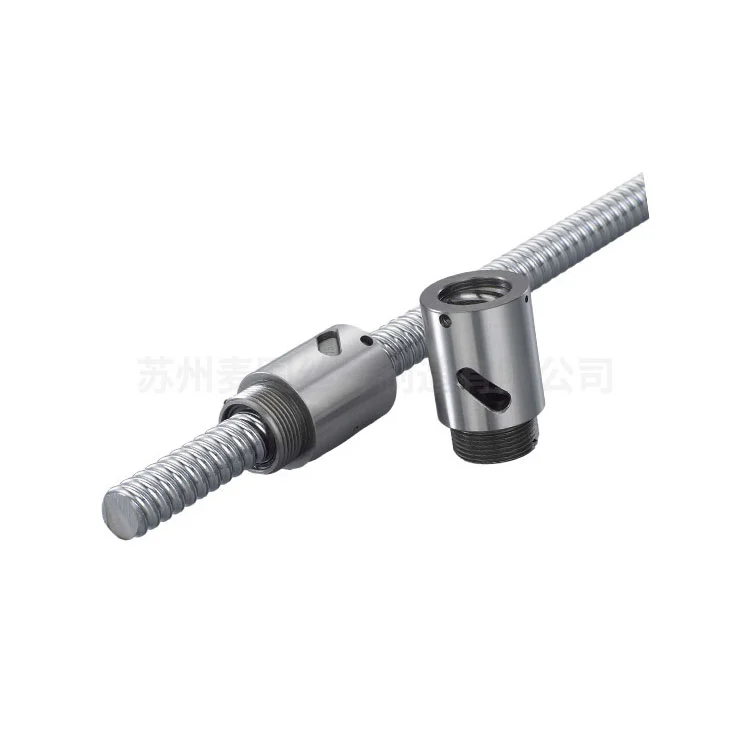

Díky jakým kritickým konstrukčním prvkům je kuličkový šroub nepostradatelný pro vysoce přesné CNC obrábění?

Moderní CNC obráběcí centrum pracuje na milost a nemilost svých komponent lineárního pohonu. Při hodnocení toho, proč je kuličkový šroub zlatým standardem, je třeba prozkoumat architektonické prvky, které jej odlišují od konvenčních šroubových sestav. Naše továrna,Suzhou Maitu Screw Rod Manufacturing Co., Ltd., konstruuje každý kuličkový šroub s holistickým přístupem ke geometrické přesnosti, materiálové vědě a rozložení zatížení. Níže jsou uvedeny základní atributy designu, které podporují vynikající přesnost.

• Recirkulační kuličková ložiska:Na rozdíl od kluzného kontaktu u šroubů s acme používá kuličkový šroub kuličky z kalené oceli, které se odvalují po oběžné dráze. Toto odvalování snižuje koeficient tření až na 0,005, což umožňuje hladší pohyb a snižuje točivý moment požadovaný od servomotorů. Nižší tření také minimalizuje tvorbu tepla, což je kritické, protože tepelná roztažnost může způsobit chyby polohování až 10 mikronů na stupeň Celsia na metr.

• Vysoká přesnost olova (stupně JIS C0-C5):Přesné broušené kuličkové šrouby z naší továrny dosahují přesnosti vedení až do třídy C0, což znamená, že odchylka je omezena na ±3 mikrony na 300 mm. Tato úroveň přesnosti zajišťuje, že naprogramované dráhy nástroje přesně odpovídají skutečnému pohybu, což je nezbytné pro tvarování složitých leteckých součástí nebo forem pro mikroelektroniku.

• Optimalizované systémy cirkulace míče:Vnitřní deflektory nebo systémy vracení trubek zajišťují plynulou recirkulaci míče bez vibrací a hluku. Naše patentované konstrukce deflektorů snižují pulsace, což se přímo promítá do konzistentních rychlostí posuvu a eliminuje značky na obrobených površích.

• Vysoká axiální tuhost:Díky kombinaci velkých průměrů šroubů s předepjatými maticovými sestavami nabízí kuličkový šroub axiální tuhost až 500 N/µm. Tato tuhost zabraňuje vychýlení při řezných silách a udržuje polohu nástroje i při těžkých frézovacích operacích.

• Přizpůsobitelné mechanismy předpětí:Metody předpětí s dvojitou maticí nebo předpětí s nadměrnou velikostí kuličky nám umožňují doladit vůli na nulu. Pro CNC aplikace vyžadující obousměrnou přesnost polohování je tato funkce nesmlouvavá.

Ve společnosti Maitu Screw Rod se náš výrobní protokol řídí přísnými kvalitativními vraty. Používáme indukčně kalené šroubové hřídele s tvrdostí HRC 58-62 a přesně broušené oběžné dráhy pro zajištění odolnosti proti opotřebení po miliony cyklů. Naše filozofie designu navíc zahrnuje analýzu konečných prvků pro optimalizaci poměru rozteče olova versus průměr kuličky, maximalizuje jak rychlost, tak přesnost. U automatizačních systémů, které pracují 24 hodin denně, 7 dní v týdnu, kombinace těchto konstrukčních prvků zajišťuje, že si kuličkový šroub zachová počáteční přesnost po celá léta, čímž se zkracují prostoje při rekalibraci. V konečném důsledku přeměňují kritické konstrukční prvky jednoduchou mechanickou součást na přesný prostředek, který definuje schopnosti jakéhokoli CNC stroje nebo automatizované montážní linky.

Když naši inženýři vyvíjejí vlastní kuličkový šroub pro klienta, zaměřují se na tři pilíře: standardizaci přesnosti vedení, řízení tepelné stability a konzistenci předpětí. Integrací těchto pilířů zaručujeme, že lineární pohybový systém okamžitě reaguje na řídicí signály – povinný požadavek pro vysokorychlostní obráběcí centra a automatizaci polovodičů. Během našich 20 let zkušeností v oboru jsme zjistili, že konstrukční vlastnosti kuličkového šroubu přímo korelují s dosažitelnými hodnotami Cpk v prostředí hromadné výroby, což potvrzuje, proč zůstává nejlepší volbou pro kritické aplikace.

Proč kuličkový šroub překonává tradiční vodicí šrouby v automatizačních systémech?

Automatizační systémy – od robotických paží až po jednotky typu pick-and-place – vyžadují konzistentní pohyb bez tření s minimální údržbou. Tradiční vodicí šrouby (acme nebo lichoběžníkové) se spoléhají na kluzné tření mezi šroubem a maticí, což zavádí chování prokluzu a rychlé opotřebení. Naproti tomu kuličkový šroub zásadně nově definuje provozní efektivitu. Na základě desetiletí odborných znalostí výroby v naší továrně jsme sestavili definitivní důvody, proč kuličkový šroub dominuje v automatizovaných prostředích.

• Třecí účinnost a spotřeba energie:Typický vodicí šroub pracuje s účinností kolem 20-40 %, zatímco kuličkový šroub dosahuje účinnosti 90 % nebo vyšší. U automatizačních systémů s více osami tato účinnost snižuje požadavky na velikost motoru, snižuje náklady na energii a snižuje tepelné zatížení řídicích jednotek.

• Fenomén Zero Stick-Slip:Kluzné tření vytváří statické tření, které musí být překonáno před zahájením pohybu, což způsobuje trhavé starty. Valivý kontakt v kuličkovém šroubu eliminuje klouzání a umožňuje ultrahladké mikropohyby – nutnost pro přesné nanášení povlaku nebo montáž elektroniky.

• Dlouhověkost a střední doba mezi poruchami (MTBF):Protože valivý kontakt minimalizuje abrazivní opotřebení, životnost kuličkového šroubu často přesahuje 20 000 hodin při jmenovitém zatížení ve srovnání s 5 000 až 8 000 hodinami u šroubů s posuvným vedením. Zrychlené testy životnosti naší továrny potvrzují, že při správném mazání si naše kuličkové šrouby udrží původní přesnost pro prodloužené výrobní série.

• Vyšší cestovní rychlosti:Nízká setrvačnost a snížené tření umožňují kuličkovým šroubům dosáhnout rychlosti pojezdu až 120 m/min nebo více při vhodné konstrukci, zatímco vodicí šrouby generují nadměrné teplo při rychlostech nad 30 m/min. Tato výhoda rychlosti zvyšuje propustnost ve velkoobjemových automatizačních linkách.

• Zjednodušená údržba:Kuličkové šrouby vyžadují pouze pravidelné mazání a kontrolu těsnění, zatímco vodicí šrouby vyžadují časté seřizování, aby se kompenzovala vůle způsobená opotřebením. U automatizovaných skladů nebo CNC měničů nástrojů se snížená údržba promítá do vyšší doby provozuschopnosti.

V našem výrobním závodě, Suzhou Maitu Screw Rod Manufacturing Co., Ltd., často provádíme srovnávací analýzy vedle sebe pro klienty, kteří přecházejí z vodicích šroubů na kuličkové šrouby. Údaje konzistentně ukazují 30-50% zlepšení opakovatelnosti polohy a 20% zkrácení doby cyklů díky vyšším schopnostem zrychlení.

Automatizační systémy vybavené kuličkovými šrouby navíc vykazují výrazně nižší vibrace, což je kritické při integraci systémů vidění nebo laserových měřicích zařízení. Vlastní schopnost kuličkového šroubu zvládat tahové i momentové zatížení v kompaktním balení také umožňuje konstruktérům zmenšit stopy stroje bez kompromisů v přesnosti. Pro jakýkoli automatizační systém, který vyžaduje vysoké pracovní cykly a přesnost na úrovni mikronů, není kuličkový šroub pouhým vylepšením – je to provozní imperativ.

Všestrannost našich konstrukcí kuličkových šroubů – včetně vlastního obrábění konců, konfigurací matic a těsnění stíračů – navíc zajišťuje bezproblémovou integraci do stávajících automatizačních architektur. Ať už se jedná o čisté prostředí pro výrobu polovodičů nebo drsné obráběcí prostředí s pronikáním chladicí kapaliny, naše kuličkové šrouby si zachovávají vynikající výkon. Tato přizpůsobivost v kombinaci s nepopiratelnými mechanickými výhodami vysvětluje, proč průmyslová odvětví standardizovala technologii kuličkových šroubů pro automatizační projekty nové generace.

Jak klíčové technické parametry definují přesnost kuličkového šroubu v průmyslových aplikacích?

Pro inženýry a specialisty na zadávání zakázek je porozumění listu se specifikacemi kuličkového šroubu zásadní pro předvídání přesnosti v reálném světě. V Maitu Screw Rod vyrábíme kuličkové šrouby s parametry, které jsou pečlivě sladěny s mezinárodními normami. Níže je podrobná tabulka s technickými parametry, které určují přesnost, nosnost a dynamické chování. Každý parametr hraje klíčovou roli v tom, jak kuličkový šroub zlepšuje přesnost v CNC strojích a automatizačních systémech.

Tyto parametry nejsou izolované; působí synergicky. For instance, a C0-grade ball screw combined with double-nut preload and large diameter yields a motion platform that achieves ±1µm positioning accuracy. Our factory utilizes laser interferometer verification for each precision ball screw before shipment, ensuring traceability to international length standards. For customers in industries like optical lens grinding or medical robotics, we provide measurement reports that certify lead deviation, runout, and preload torque. By meticulously controlling these parameters, Suzhou Maitu Screw Rod Manufacturing Co., Ltd. empowers engineers to design systems that consistently achieve the highest precision benchmarks.

Navíc nabízíme vlastní úpravy vývodu pro kompenzaci tepelného růstu ve vysokorychlostních aplikacích, což dále zvyšuje přesnost v reálném světě. Správný výběr těchto technických specifikací přímo koreluje s dosažitelnými geometrickými tolerancemi u hotových obrobků, což znovu potvrzuje, proč je kuličkový šroub tou nejvyšší přesností.

Jakou roli hraje předpětí a eliminace vůle při dosahování submikronového umístění?

Vůle je hlavním nepřítelem přesného řízení pohybu. V jakékoli mechanické převodovce způsobuje vůle mezi protilehlými součástmi zpoždění při obrácení směru – jev, který snižuje přesnost CNC tvarování a opakovatelnost automatizace. Kuličkový šroub to řeší pomocí pokročilých technik předpětí, které vytvářejí vnitřní kompresi a eliminují ztrátu pohybu. V naší továrně Suzhou Maitu Screw Rod Manufacturing Co., Ltd. jsme vylepšili metodiku předpětí, která poskytuje submikronové polohovací výkon i při kolísavém zatížení.

• Předpětí dvou matic:Dvě matice jsou namontovány s distanční vložkou, která vyvolává axiální odsazení, což nutí kuličky v každé matici, aby se dotýkaly protilehlých boků drážky šroubu. Tato metoda zcela eliminuje vůli a zvyšuje axiální tuhost o 30-50%. U 5osých CNC strojů to zajišťuje, že testy kruhové interpolace vykazují odchylku pod 2 mikrony.

• Předpětí nadměrného míče:Použitím kuliček o něco větších, než je průměr drážky oběžné dráhy, je dosaženo kontrolovaného uložení s přesahem. Tato metoda předpětí s jednou maticí je kompaktní a ideální pro automatizační osy, kde je omezený prostor, a přesto poskytuje provoz bez vůle.

• Nastavitelné mechanismy předpětí:Některé konstrukce obsahují matici, která umožňuje nastavení síly předpětí na místě, což umožňuje rekalibraci po delší době provozu. Naše továrna poskytuje jasné protokoly nastavení pro zachování přesnosti po celou dobu životnosti zařízení.

• Vliv na tuhost systému:Předpětí nejen eliminuje vůli, ale také zvyšuje celkovou tuhost hnacího ústrojí. Vyšší tuhost znamená, že vnější síly – jako jsou řezná zatížení v CNC fréze – způsobují minimální posunutí a zachovávají přesnost dílu.

• Vliv na opakovatelnost:S eliminovanou vůlí dosahuje kuličkový šroub obousměrné opakovatelnosti v rozmezí 1-2 mikronů. Pro automatizaci typu pick-and-place manipulující s jemnou elektronikou tato opakovatelnost zabraňuje nesouososti součástí a montážním vadám.

Z pohledu ovládání umožňují předepjaté kuličkové šrouby běžet servosmyčkám s vyššími zisky bez vyvolání oscilací, což dále zlepšuje dobu ustálení a přesnost polohy. Náš technický tým to často demonstruje pomocí laserové kalibrace: CNC osa s předepjatým kuličkovým šroubem vykazuje chybu obrácení menší než 1 mikron ve srovnání s 15–30 mikrony u standardního vodícího šroubu. Ve vysoce přesných odvětvích, jako je výroba forem a EDM, se to přímo promítá do vynikající povrchové úpravy a eliminace linií.

Kromě toho eliminace vůle snižuje nárazové síly při změně směru a chrání celý hnací mechanismus před předčasným opotřebením. Pro jakoukoli aplikaci vyžadující obousměrný pohyb – ať už se jedná o portálovou frézku nebo polovodičový wafer – je kuličkový šroub s předpětím jediným schůdným řešením, které zaručí submikronové polohování. Suzhou Maitu Screw Rod Manufacturing Co., Ltd. nabízí zprávy o kalibraci předpětí s každým přesným kuličkovým šroubem, což zajišťuje, že naši zákazníci obdrží komponenty, které splňují nejpřísnější požadavky na řízení pohybu.

Závěr: Definitivní role kuličkových šroubů v přesné automatizaci nové generace

Přesné inženýrství v CNC strojích a automatizačních systémech není pouze záležitostí pokročilého softwaru nebo kodérů s vysokým rozlišením; zásadně spoléhá na mechanickou integritu lineárního pohonu. Jak jsme prozkoumali, kuličkový šroub – s konstrukcí valivých prvků, přizpůsobením předpětí a vynikající tuhostí – tvoří páteř moderního vysoce přesného řízení pohybu. Od snížení tepelného driftu způsobeného třením až po eliminaci vůle pro okamžitou odezvu, každá vlastnost kuličkového šroubu je přizpůsobena tak, aby splňovala neúnavnou snahu o přísnější tolerance a vyšší průchodnost.

Během desetiletí našich výrobních zkušeností ve společnosti Suzhou Maitu Screw Rod Manufacturing Co., Ltd. jsme byli svědky toho, jak správný výběr a integrace kuličkového šroubu může přeměnit standardní strojní zařízení na přesná zařízení světové třídy. Průmyslová odvětví jako letecký průmysl, automobilový průmysl, lékařská zařízení a pokročilá elektronika spoléhají na výkonnostní měřítka stanovená přesnými kuličkovými šrouby.

Díky využití nejmodernější technologie broušení, přísné kontroly kvality a vlastních inženýrských schopností naše továrna zajišťuje, že každý námi vyrobený kuličkový šroub přispívá k měřitelnému nárůstu přesnosti, spolehlivosti a celkové účinnosti zařízení. Jak se automatizace s Průmyslem 4.0 neustále vyvíjí, poptávka po komponentech, které poskytují opakovatelnost na úrovni mikronů při různém zatížení, bude jen sílit. Kuličkový šroub je připraven čelit této výzvě a nabízí osvědčenou cestu k dosažení – a překonání – požadavků na přesnost zítřejšího výrobního prostředí.

Jste připraveni zvýšit přesnost vašich CNC strojů nebo automatizačních systémů?Partner se Suzhou Maitu Screw Rod Manufacturing Co., Ltd.získat kuličkové šrouby zkonstruované podle vašich přesných specifikací. Náš tým odborníků poskytuje komplexní podporu, od konzultací s návrhem až po poprodejní servis, a zajišťuje, že vaše řešení řízení pohybu poskytují bezkonkurenční přesnost. Kontaktujte naši továrnu ještě dnes a vyžádejte si cenovou nabídku nebo proberte své vlastní požadavky na kuličkové šrouby – pojďme společně vytvořit přesnost.

Často kladené otázky: Jak kuličkový šroub zlepšuje přesnost CNC strojů a automatizačních systémů?
