Standardní matice válcovaný kuličkový šroub
Maitu je profesionální výrobce standardních válcových kuličkových šroubů. Udržujeme dostatečné zásoby zahrnující standardní kuličkové šrouby a matice různých tvarů, vývodů a stupňů přesnosti. Zavázali jsme se vyrábět vysoce kvalitní produkty s kuličkovými šrouby a vytvořili jsme vlastní kompletní dodavatelský řetězec. Vítejte a kontaktujte nás!
Tento standardní kuličkový šroub s maticí od společnosti Maitu je přesná mechanická součást navržená tak, aby převáděla rotační pohyb na lineární pohyb s výjimečnou účinností a přesností. Jak je definováno technickými principy, kuličkové šrouby fungují na mechanismu valivého kontaktu. Recirkulační kuličková ložiska mohou minimalizovat tření mezi hřídelí šroubu a maticí. Oproti trapézovým vodicím šroubům nabízí tato konstrukce mnohem vyšší mechanickou účinnost (obvykle přesahující 90 %).
Technické vlastnosti
1. Závity šroubů jsou vytvářeny přesným procesem válcování za studena a tento proces zvyšuje tvrdost povrchu a kontinuitu struktury zrna při zachování nákladové efektivity pro středně až velkoobjemovou výrobu.
2. Díky kompaktní konstrukci matice, která zahrnuje vratné kanály kuliček a deflektory, můžeme zajistit hladkou recirkulaci kuliček ložisek při různém zatížení a rychlostech.
3. Volitelné mechanismy předpětí (např. dvojitá matice nebo přesazené vedení) eliminují axiální vůli. A také umožňují přesnou opakovatelnost polohy.
Výkonové výhody
Proces válcování za studena vyvolává na povrchu šroubu zbytková tlaková napětí, čímž se výrazně zlepšuje:
Únavová životnost: Zvýšená odolnost při dynamickém zatížení, s výpočty jmenovité životnosti podle normy životnosti L10.
Tuhost: Optimalizovaná tuhost pro aplikace vyžadující vysokou odezvu a minimální deformaci.
Hladký provoz: Vynikající povrchová úprava (typicky Ra ≤ 0,4 μm) snižuje vibrace a hluk.
Specifikace materiálu
| Šroubová hřídel: | Chromová ocel s vysokým obsahem uhlíku (SCM435/SNCM220) průběžně kalená na HRC 58-62. |
| Pouzdro matice: | Legovaná ocel s černěným nebo zinko-niklovým povlakem pro odolnost proti korozi. |
| Kuličky: | Chromová ocel třídy 100 (GCr15) s volitelnými keramickými alternativami pro vysokorychlostní aplikace. |
Aplikační průmysl
CNC obráběcí stroje a průmyslová robotika
Letecké ovládací systémy
Lékařská zobrazovací a automatizovaná diagnostická zařízení
Manipulace s polovodičovými destičkami a litografie
Montážní linky baterií pro elektrická vozidla
Náš standardní válcový kuličkový šroub Maitu prošel přísným testováním přesnosti polohy. Proto můžeme zajistit shodu s průmyslově přesnými třídami (C3-C7). Kombinací hospodárnosti s válcovaným závitem a výkonem kuličkového šroubu poskytuje tento produkt optimální řešení pro automatizační průmysl, kde jsou citlivé přesnosti, dlouhá životnost a celkové náklady na vlastnictví.
Výrobní parametry
| Typ | Přesný stupeň | Směr | Start | Kód | Typ matice | Omezená délka | ||
| d | Vést | Korálky Da | Vpravo/vlevo | |||||
| 6 | 1 | 0.8 | C10, C7 | R | 1 | SCR00601 | K | 1000 |
| 8 | 1 | 0.8 | C10, C7, C5 | R | 1 | SCR00801 | K | 1000 |
| 2 | 1.2 | C10, C7, C5 | R | 1 | SCR00802 | K | ||
| 2.5 | 1.2 | C10, C7, C5 | R | 1 | SCR0082.5 | K, BSH | ||
| 10 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01002 | K, BSH | 3000 |
| 4 | 2 | C10, C7, C5 | R | 1 | SCR01004 | K, BSH | ||
| 12 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01202 | K | 3000 |
| 4 | 2.5 | C10, C7, C5 | R | 1 | SCR01204 | U, BSH | ||
| 5 | 2.5 | C10, C7, C5 | R | 1 | SCR01205-A | V,U,BSH,H,A | ||
| 10 | 2.5 | C10, C7, C5 | R | 2 | SCR01210-B | V | ||
| 20 | 2.5 | C10, C7 | R | 4 | SCR01220 | Y | ||
| 14 | 2 | 1.2 | C10, C7, C5 | R | 1 | SCR01402 | K | 1800 |
| 4 | 2.5 | C10, C7 | R | 1 | SCR01404 | BSH | 3000 | |
| 16 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR01604(N) | V,I,U,BSH | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR01605 | V,NI,NU,BSH | ||
| 10 | 3.175 | C10, C7, C5 | R | 2 | SCR01610 | V,NI,NU,BSH | ||
| 16 | 2.778 | C10, C7, C5 | R | 4 | SCR01616 | Y | ||
| 32 | 2.778 | C10, C7 | R | 8 | SCR01632 | Y | ||
| 20 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCR02004(N) | V, I, U | 3000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02005 | V,NI,NU,BSH,H,A | ||
| 20 | 3.175 | C10, C7, C5 | R | 4 | SCR02020 | V,Y,H,A | ||
| 40 | 3.175 | C10, C7 | R | 8 | SCR02040 | Y | ||
| 25 | 4 | 2.381 | C10, C7 | R | 1 | SCR02504(N) | Já, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR02505 | V,NI,NU,BSH,H,A | ||
| 10 | 4.762 | C10, C7, C5 | R | 1 | SCR02510-A | NI, NU, BSH | ||
| 10 | 6.35 | C10, C7, C5 | R | 1 | SCR02510-B | V | ||
| 25 | 3.969 | C10, C7, C5 | R | 4 | SCR02525 | Y | ||
| 50 | 3.969 | C10, C7 | R | 8 | SCR02550 | Y | ||
| 32 | 4 | 2.381 | C10, C7, C5 | R | 1 | SCRO3204(N) | V, I, U | 6000 |
| 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCRO3205 | V,NI,NU,M,H,A | ||
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCR03210 | V,NI,NU | ||
| 32 | 4.762 | C10, C7 | R | 4 | SCR03232 | Y | ||
| 64 | 4.762 | C10, C7 | R | 8 | SCR03264 | Y | ||
| 40 | 5 | 3.175 | C10, C7, C5 | R/L | 1 | SCR04005 | V,NI,NU,H,A | 6000 |
| 10 | 6.35 | C10, C7 | R/L | 1 | SCR04010 | V,NI,NU | ||
| 20 | 6.35 | C10, C7 | R | 2 | SCR04020 | V | ||
| 40 | 6.35 | C10, C7 | R | 4 | SCR04040 | Y | ||
| 80 | 6.35 | C10, C7 | R | 8 | SCR04080 | Y | ||
| 50 | 5 | 3.175 | C10, C7, C5 | R | 1 | SCRO5005 | V,H,A | 6000 |
| 10 | 6.35 | C10, C7, C5 | R/L | 1 | SCRO5010 | V,NI,NU | ||
| 20 | 9.525 | C10, C7 | R | 1 | SCR05020 | V | ||
| 50 | 7.938 | C10, C7 | R | 4 | SCR05050 | Y | ||
| 100 | 7.938 | C10, C7 | R | 8 | SCR050100 | Y | ||
| 63 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR06310 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR06320 | V,NU | ||
| 80 | 10 | 6.35 | C10, C7, C5 | R | 1 | SCR08010 | V,NI,NU | 7000 |
| 20 | 9.525 | C10, C7 | R | 1 | SCR08020 | V,NU | ||
Proč si vybrat nás?
Odolnost průmyslové třídy (HRC 58-62):
Naše standardní kuličkové šrouby s válcovanou maticí jsou vyrobeny z vysoce uhlíkové chromové oceli SCM435/SNCM220, průběžně kalené, aby bylo dosaženo povrchové tvrdosti 58-62. To zajišťuje výjimečnou odolnost proti opotřebení a zachovává přesné třídy C3-C7 po prodlouženou životnost, a to i v prostředí s vysokým zatížením, jako je CNC obrábění nebo linky baterií EV.
Optimalizovaný poměr nákladů k výkonu:
Využitím pokročilého procesu válcování za studena poskytujeme cenově výhodnou alternativu zemních vrutů bez kompromisů v mechanické účinnosti. S mechanickou účinností ≥ 90 % a povrchovou úpravou Ra ≤ 0,4 μm nabízejí naše válcované kuličkové šrouby hladký pohyb požadovaný pro lékařské a polovodičové aplikace za zlomek nákladů na broušení.
Škálovatelné odborné znalosti v oblasti výroby a přizpůsobení:
S 10 specializovanými výrobními linkami a historií vývoje více než 16 000 typů šroubů Maitu vyniká jak ve velkoobjemových standardizovaných sériích, tak ve složitých úpravách OEM. Náš samostatně vyvinutý systém sledování ERP zajišťuje, že každý zákaznický požadavek na náběh, průměr nebo obrábění konce bude proveden s přesností nulové vady.
Ověřená shoda s kvalitou a globální dosah:
Jako výrobce s certifikací ISO 9001 s více než 12 lety zkušeností s exportem jsme obsloužili více než 5 000 globálních klientů. Naše strategická umístění v Suzhou a Dongguanu nám umožňují využít vyspělý dodavatelský řetězec a zajistit, že dodáváme vysoce výkonné převodové komponenty, které splňují mezinárodní normy ISO 3408 a JIS B1192.

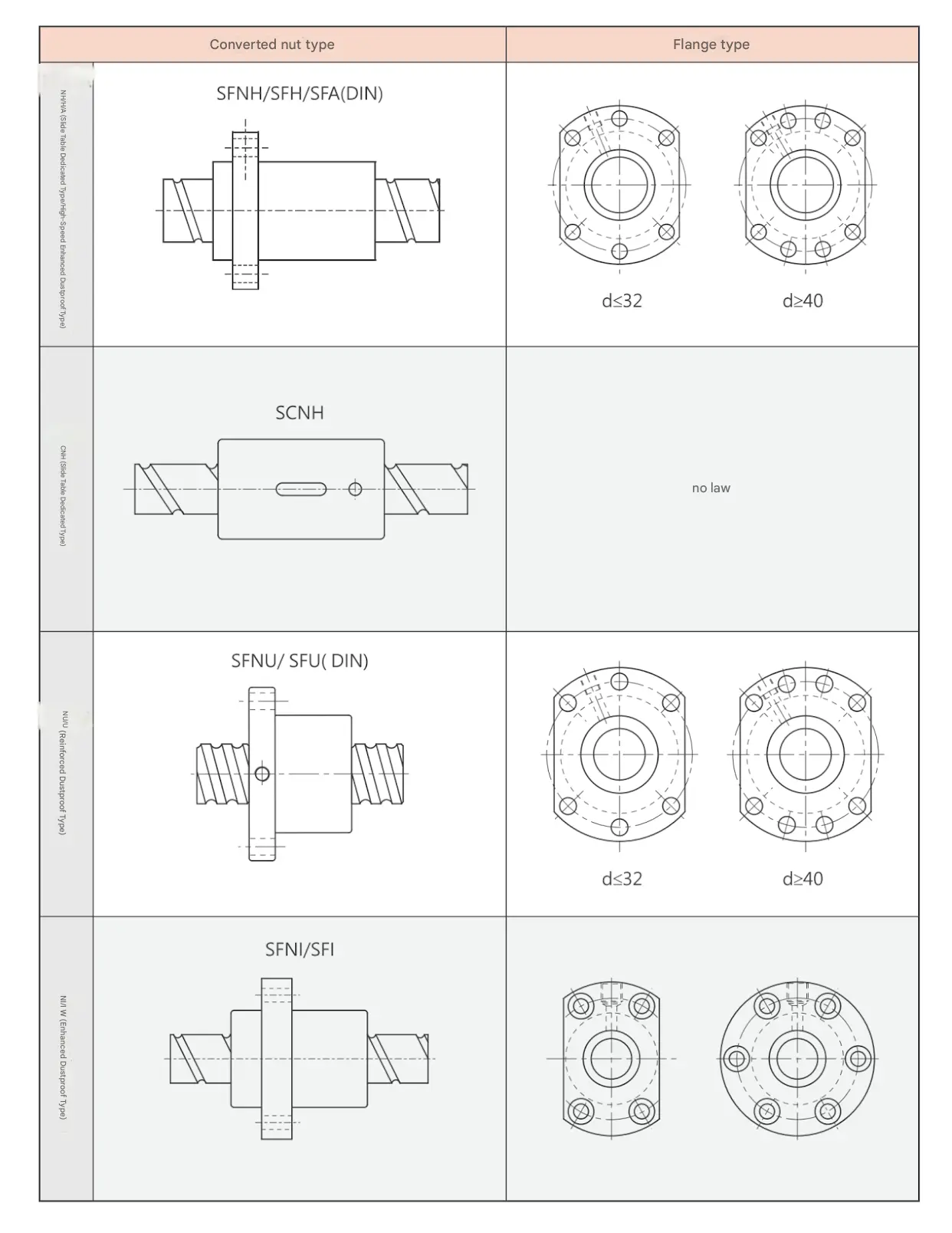

Reference matice kuličkového šroubu
Pro více informací a další typy ořechů nás prosím kontaktujte.
FAQ: Klíčové technické problémy
1. Jak ovlivňuje proces válcování za studena únavovou životnost kuličkových šroubů Maitu?
Náš přesný proces válcování za studena dělá více než jen tvarování závitů; indukuje tlaková zbytková napětí na povrchu šneku a udržuje kontinuitu struktury zrna. To výrazně zvyšuje únavovou pevnost ve srovnání s řezanými závity, což umožňuje našim produktům splňovat nebo překračovat standardy životnosti L10 při dynamickém zatížení, což znamená méně výměn a nižší TCO (Total Cost of Ownership) pro koncového uživatele.
2. Může Maitu poskytovat specializované povrchové úpravy pro korozivní prostředí nebo prostředí s čistými prostory?
Absolutně. Nabízíme různé povlaky na pouzdra matic, včetně černění a zinko-niklového pokovování, pro zvýšení odolnosti proti korozi. Pro vysokorychlostní nebo citlivá prostředí (jako je manipulace s polovodiči) nabízíme také volitelná keramická kuličková ložiska, která snižují tepelnou roztažnost a eliminují potřebu tradičního mazání, které by mohlo způsobit kontaminaci.
3. Jaké přesné třídy jsou zaručeny pro vaši standardní sérii válcovaných matic?
Naše standardní kuličkové šrouby s válcovanou maticí obvykle dosahují jakosti C7 a C5 se schopností dosáhnout C3 pro specifické vysoce přesné aplikace. Každá šarže prochází přísným testováním přesnosti polohy a axiální vůle. Pokud vaše aplikace vyžaduje nulovou vůli, můžeme integrovat mechanismy předpětí (jako jsou offsetové vývody), abychom zajistili maximální tuhost.
4. Jak Maitu zpracovává technické ověřování vlastních výkresů OEM?
Každý zakázkový projekt začíná technickým auditem našeho 10členného inženýrského týmu. Zkontrolujeme vaše CAD výkresy z hlediska soustřednosti, kompatibility profilu závitu a vhodnosti materiálu (např. PEEK nebo nerezová ocel pro konkrétní průmyslová odvětví). Poskytujeme formální potvrzení a často sdílíme produkční videa během výrobní fáze, abychom zajistili, že konečný produkt bude dokonale odpovídat vašim konstrukčním specifikacím.
