Metrická šroubová matice

Suzhou Maitu přináší 12 let zkušeností s výrobou kvalitních metrických šroubových matic. Nabízíme komplexní řadu standardních metrických šroubových svorníků, které jsou k dispozici v různých pevnostních třídách a s více možnostmi povrchové úpravy. Stojí za zmínku, že na základě dlouhodobých aplikačních dat a zpětné vazby od naší různorodé zákaznické základny je standardní metrický trojúhelníkový šroub často úspěšně implementován v systémech přenosu energie.

Odeslat dotaz

Popis výrobku

Čínská metrická šroubová matice z továrny Maitu je základní komponenta navržená tak, aby fungovala v přesném spojení se standardními metrickými šroubovými svorníky a vytvořila spolehlivé a silné dodávací a upevňovací systémy v mnoha průmyslových aplikacích. Tato matice, charakteristická svým vnitřním 60° trojúhelníkovým profilem závitu, který dokonale odpovídá vnějším závitům metrických šroubů, je navržena tak, aby zajišťovala bezpečné upevnění prostřednictvím plného záběru závitu a optimálního rozložení upínací síly.

Charakteristickým rysem metrické matice je její schopnost usnadnit bezpečné upevnění a v mnoha aplikacích našich klientů. Zatímco jeho primární úlohou je vytvořit statický spoj odolný proti vibracím, standardizovaný metrický profil ISO umožňuje jeho efektivní použití v mechanismech vodicích šroubů pro polohování a přenos síly, kde není primárním hnacím prvkem vysoká účinnost. Tato víceúčelová funkce z něj činí všestranné a nákladově efektivní řešení pro nastavovací systémy, zvedáky a lisy.

Při použití pro přenos pohybu dělají ostré hřebeny a kořeny profilu trojúhelníkového závitu sestavu citlivější na vyšší tření a zrychlené opotřebení ve srovnání s lichoběžníkovými závity. Výběr materiálu matice a aplikace povrchových úprav se tak stávají kritickými pro zvýšení výkonu a životnosti. U matic z uhlíkové oceli se běžně používají úpravy, jako je zinkování pro odolnost proti korozi nebo niklování pro zvýšenou odolnost povrchu a nízký koeficient tření.

Maitu nabízí ucelenou řadu metrických šroubových matic, které jsou k dispozici v různých pevnostních třídách a kombinacích materiálů. Naše matice jsou vyráběny podle přesných mezinárodních standardů, zajišťují dokonalou kompatibilitu se všemi standardními metrickými šrouby a poskytují tvrdohlavý, dlouhotrvající výkon pro vaše požadavky na statické upevnění i dynamický pohyb.

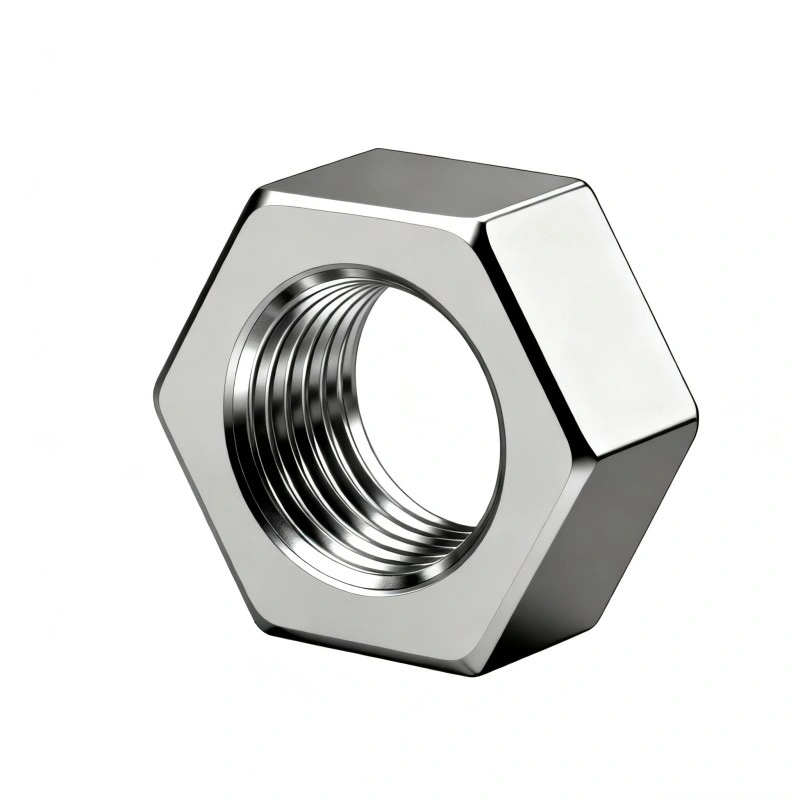

Metric Screw Nut

Výrobní parametry

Základní	Třída tolerance	Příspěvek, es	Major Dia, nar		Pitch Dia, d2 a Funkční Dia			d1	d3
Vlákno			Major Dia, nar		Pitch Dia, d2 a Funkční Dia
Označení			Max.	Min.	Max.	Min.	Tol.
M4 x 0,7	6g	0.022	3.978	3.838	3.523	3.433	0.09	3.22	3.002
M4 x 0,7	6h	0	4	3.86	3.545	3.455	0.09	3.242	3.024
M4 x 0,7	4g6g	0.022	3.978	3.838	3.523	3.467	0.056	3.22	3.036
M5 x 0,8	6g	0.024	4.976	4.826	4.456	4.361	0.095	4.11	3.868
M5 x 0,8	6h	0	5	4.85	4.48	4.385	0.095	4.134	3.892
M5 x 0,8	4g6g	0.024	4.976	4.826	4.456	4.396	0.06	4.11	3.903
M6 x 1	6g	0.026	5.974	5.794	5.324	5.212	0.112	4.891	4.596
M6 x 1	6h	0	6	5.82	5.35	5.238	0.112	4.917	4.622
M6 x 1	4g6g	0.026	5.974	5.794	5.324	5.253	0.071	4.891	4.637
M8 x 1,25	6g	0.028	7.972	7.76	7.16	7.042	0.118	6.619	6.272
M8 x 1,25	6h	0	8	7.788	7.188	7.07	0.118	6.647	6.3
M8 x 1,25	4g6g	0.028	7.972	7.76	7.16	7.085	0.075	6.619	6.315
M8 x 1	6g	0.026	7.974	7.794	7.324	7.212	0.112	6.891	6.596
M8 x 1	6h	0	8	7.82	7.35	7.238	0.112	6.917	6.622
M8 x 1	4g6g	0.026	7.974	7.794	7.324	7.253	0.071	6.891	6.637
M10 x 1,5	6g	0.032	9.968	9.732	8.994	8.862	0.132	8.344	7.938
M10 x 1,5	6h	0	10	9.764	9.026	8.894	0.132	8.376	7.97
M10 x 1,5	4g6g	0.032	9.968	9.732	8.994	8.909	0.085	8.344	7.985
M10 x 1,25	6g	0.028	9.972	9.76	9.16	9.042	0.118	8.619	8.272
M10 x 1,25	6h	0	10	9.788	9.188	9.07	0.118	8.647	8.3
M10 x 1,25	4g6g	0.028	9.972	9.76	9.16	9.085	0.075	8.619	8.315
M10 x 1	6g	0.026	9.974	9.794	9.324	9.212	0.112	8.891	8.596
M10 x 1	6h	0	10	9.82	9.35	9.238	0.112	8.917	8.622
M10 x 1	4g6g	0.026	9.974	9.794	9.324	9.253	0.071	8.891	8.637
M10 x 0,75	6g	0.022	9.978	9.838	9.491	9.391	0.1	9.166	8.929
M10 x 0,75	6h	0	10	9.86	9.513	9.413	0.1	9.188	8.951
M10 x 0,75	4g6g	0.022	9.978	9.838	9.491	9.428	0.063	9.166	8.966
M12 x 1,75	6g	0.034	11.966	11.701	10.829	10.679	0.15	10.071	9.601
M12 x 1,75	6h	0	12	11.735	10.863	10.713	0.15	10.105	9.635
M12 x 1,75	4g6g	0.034	11.966	11.701	10.829	10.734	0.095	10.071	9.656
M12 x 1,5	6g	0.032	11.968	11.732	10.994	10.854	0.14	10.344	9.93
M12 x 1,5	6h	0	12	11.764	11.026	10.886	0.14	10.376	9.962
M12 x 1,5	4g6g	0.032	11.968	11.732	10.994	10.904	0.09	10.344	9.98
M12 x 1,25	6g	0.028	11.972	11.76	11.16	11.028	0.132	10.619	10.258
M12 x 1,25	6h	0	12	11.788	11.188	11.056	0.132	10.647	10.286
M12 x 1,25	4g6g	0.028	11.972	11.76	11.16	11.075	0.085	10.619	10.305
M12 x 1	6g	0.026	11.974	11.794	11.324	11.206	0.118	10.891	10.59
M12 x 1	6h	0	12	11.82	11.35	11.232	0.118	10.917	10.616
M12 x 1	4g6g	0.026	11.974	11.794	11.324	11.249	0.075	10.891	10.633
M14 x 2	6g	0.038	13.962	13.682	12.663	12.503	0.16	11.797	11.271
M14 x 2	6h	0	14	13.72	12.701	12.541	0.16	11.835	11.309
M14 x 2	4g6g	0.038	13.962	13.682	12.663	12.563	0.1	11.797	11.331
M14 x 1,5	6g	0.032	13.968	13.732	12.994	12.854	0.14	12.344	11.93
M14 x 1,5	6h	0	14	13.764	13.026	12.886	0.14	12.376	11.962
M14 x 1,5	4g6g	0.032	13.968	13.732	12.994	12.904	0.09	12.344	11.98
M15 x 1	6g	0.026	14.974	14.794	14.324	14.206	0.118	13.891	13.59
M15 x 1	6h	0	15	14.82	14.35	14.232	0.118	13.917	13.616
M15 x 1	4g6g	0.026	14.974	14.794	14.324	14.249	0.075	13.891	13.633
M16 x 2	6g	0.038	15.962	15.682	14.663	14.503	0.16	13.797	13.271
M16 x 2	6h	0	16	15.72	14.701	14.541	0.16	13.835	13.309
M16 x 1,5	4g6g	0.038	15.962	15.682	14.663	14.563	0.1	13.797	13.331
M16 x 1,5	6g	0.032	15.968	15.732	14.994	14.854	0.14	14.344	13.93
M16 x 1,5	6h	0	16	15.764	15.026	14.886	0.14	14.376	13.962
M17 x 1	4g6g	0.032	15.968	15.732	14.994	14.904	0.09	14.344	13.98
M17 x 1	6g	0.026	16.974	16.794	16.324	16.206	0.118	15.891	15.59
M17 x 1	6h	0	17	16.82	16.35	16.232	0.118	15.917	15.616
M18 x 1,5	4g6g	0.026	16.974	16.794	16.324	16.249	0.075	15.891	15.633
M18 x 1,5	6g	0.032	17.968	17.732	16.994	16.854	0.14	16.344	15.93
M18 x 1,5	6h	0	18	17.764	17.026	16.886	0.14	16.376	15.962
M20 x 2,5	4g6g	0.032	17.968	17.732	16.994	16.904	0.09	16.344	15.98
M20 x 2,5	6g	0.042	19.958	19.623	18.334	18.164	0.17	17.251	16.624
M20 x 2,5	6h	0	20	19.665	18.376	18.206	0.17	17.293	16.666
M20 x 1,5	4g6g	0.042	19.958	19.623	18.334	18.228	0.106	17.251	16.688
M20 x 1,5	6g	0.032	19.968	19.732	18.994	18.854	0.14	18.344	17.93
M20 x 1,5	6h	0	20	19.764	19.026	18.886	0.14	18.376	17.962
M20 x 1	4g6g	0.032	19.968	19.732	18.994	18.904	0.09	18.344	17.98
M20 x 1	6g	0.026	19.974	19.794	19.324	19.206	0.118	18.891	18.59
M20 x 1	6h	0	20	19.82	19.35	19.232	0.118	18.917	18.616
M22 x 2,5	4g6g	0.026	19.974	19.794	19.324	19.249	0.075	18.891	18.633
M22 x 2,5	6g	0.042	21.958	21.623	20.334	20.164	0.17	19.251	18.624
M22 x 1,5	6h	0	22	21.665	20.376	20.206	0.17	19.293	18.666
M22 x 1,5	6g	0.032	21.968	21.732	20.994	20.854	0.14	20.344	19.93
M22 x 1,5	6h	0	22	21.764	21.026	20.886	0.14	20.376	19.962
M24 x 3	4g6g	0.032	21.968	21.732	20.994	20.904	0.09	20.344	19.98
M24 x 3	6g	0.048	23.952	23.577	22.003	21.803	0.2	20.704	19.955
M24 x 3	6h	0	24	23.625	22.051	21.851	0.2	20.752	20.003
M24 x 2	4g6g	0.048	23.952	23.577	22.003	21.878	0.125	20.704	20.03
M24 x 2	6g	0.038	23.962	23.682	22.663	22.493	0.17	21.797	21.261
M24 x 2	6h	0	24	23.72	22.701	22.531	0.17	21.835	21.299
M24 x 2	4g6g	0.038	23.962	23.682	22.663	22.557	0.106	21.797	21.325
M25 x 1,5	6g	0.032	24.968	24.732	23.994	23.844	0.15	23.344	22.92
M25 x 1,5	6h	0	25	24.764	24.026	23.876	0.15	23.376	22.952
M25 x 1,5	4g6g	0.032	24.968	24.732	23.994	23.899	0.095	23.344	22.975
M27 x 3	6g	0.048	26.952	26.577	25.003	24.803	0.2	23.704	22.955
M27 x 3	6h	0	27	26.625	25.051	24.851	0.2	23.752	23.003
M27 x 2	6g	0.038	26.962	26.682	25.663	25.493	0.17	24.797	24.261
M27 x 2	6h	0	27	26.72	25.701	25.531	0.17	24.835	24.299
M27 x 2	4g6g	0.038	26.962	26.682	25.663	25.557	0.106	24.797	24.325
M30 x 3,5	6g	0.053	29.947	29.522	27.674	27.462	0.212	26.158	25.306
M30 x 3,5	6h	0	30	29.575	27.727	27.515	0.212	26.211	25.359
M30 x 3,5	4g6g	0.053	29.947	29.522	27.674	27.542	0.132	26.158	25.386
M30 x 2	6g	0.038	29.962	29.682	28.663	28.493	0.17	27.797	27.261
M30 x 2	6h	0	30	29.72	28.701	28.531	0.17	27.835	27.299
M30 x 2	4g6g	0.038	29.962	29.682	28.663	28.557	0.106	27.797	27.325
M30 x 1,5	6g	0.032	29.968	29.732	28.994	28.844	0.15	28.344	27.92
M30 x 1,5	6h	0	30	29.764	29.026	28.876	0.15	28.376	27.952
M30 x 1,5	4g6g	0.032	29.968	29.732	28.994	28.899	0.095	28.344	27.975
M33 x 2	6g	0.038	32.962	32.682	31.663	31.493	0.17	30.797	30.261
M33 x 2	6h	0	33	32.72	31.701	31.531	0.17	30.835	30.299
M33 x 2	4g6g	0.038	32.962	32.682	31.663	31.557	0.106	30.797	30.325
M35 x 1,5	6g	0.032	34.968	34.732	33.994	33.844	0.15	33.344	32.92
M35 x 1,5	6h	0	35	34.764	34.026	33.876	0.15	33.376	32.952
M36 x 4	6g	0.06	35.94	35.465	33.342	33.118	0.224	31.61	30.654
M36 x 4	6h	0	36	35.525	33.402	33.178	0.224	31.67	30.714
M36 x 4	4g6g	0.06	35.94	35.465	33.342	33.202	0.14	31.61	30.738
M36 x 2	6g	0.038	35.962	35.682	34.663	34.493	0.17	33.797	33.261
M36 x 2	6h	0	36	35.72	34.701	34.531	0.17	33.835	33.299
M36 x 2	4g6g	0.038	35.962	35.682	34.663	34.557	0.106	33.797	33.325
M39 x 2	6g	0.038	38.962	38.682	37.663	37.493	0.17	36.797	36.261
M39 x 2	6h	0	39	38.72	37.701	37.531	0.17	36.835	36.299
M39 x 2	4g6g	0.038	38.962	38.682	37.663	37.557	0.106	36.797	36.325
M40 x 1,5	6g	0.032	39.968	39.732	38.994	38.844	0.15	38.344	37.92
M40 x 1,5	6h	0	40	39.764	39.026	38.876	0.15	38.376	37.952
M40 x 1,5	4g6g	0.032	39.968	39.732	38.994	38.899	0.095	38.344	37.975

Výhody pro vás

S více než 12 lety profesionálních zkušeností v oblasti výzkumu a vývoje šroubů a matic, výroby a servisu se Maitu věnuje poskytování vysoce kvalitních metrických matic, které splňují mezinárodní standardy.

1. Shoda se standardy ISO a přesná výroba

Šroubové matice Maitu jsou vyráběny v přísném souladu s mezinárodními normami ISO a mají 60° trojúhelníkový profil závitu, který dokonale odpovídá vnějším závitům standardních metrických šroubů. Používáme vysoce přesná zpracovatelská zařízení (včetně pokročilých strojů na válcování závitů a CNC soustruhů) k přísné kontrole tolerance závitu (pokrývající 4g6g, 6g, 6h a další toleranční třídy) a rozměrové přesnosti, jak je podrobně uvedeno v našich výrobních parametrech. To zajišťuje, že naše matice dosáhnou plného záběru závitu a optimálního rozložení upínací síly se všemi standardními metrickými šrouby, čímž se zabrání nesouladu a zajistí se stabilní upevnění a přenosový výkon pro kupující.

2. Víceúčelová všestrannost

Na rozdíl od matic s jednou funkcí naše matice nabízejí víceúčelovou funkčnost, která splňuje různé potřeby nákupu. Primárně tvoří statické spoje odolné proti vibracím pro bezpečné upevnění v různých průmyslových zařízeních. Jejich standardizovaný metrický profil ISO je navíc činí vhodnými pro mechanismy vodících šroubů při polohování a scénářích přenosu síly (kde není primárním požadavkem vysoká účinnost), jako jsou nastavovací systémy, zvedáky a lisy. Tato všestrannost eliminuje potřebu kupujících kupovat různé typy matic pro různé aplikace, čímž se snižují pořizovací náklady a tlak na zásoby.

3. Komplexní specifikace a cílený materiál

Nabízíme kompletní řadu šroubových matic s komplexními specifikacemi, které pokrývají označení závitů od M4 do M40, s různými stoupáními a třídami tolerance, aby přímo vyhovovaly standardním potřebám většiny průmyslových scénářů. Kromě toho poskytujeme cílené možnosti úpravy materiálu a povrchu na základě požadavků aplikace: pro matice z uhlíkové oceli je k dispozici zinkování pro odolnost proti korozi a niklování pro zvýšenou odolnost povrchu a nízké tření. Toto přizpůsobení materiálu a povrchové úpravy zajišťuje, že se naše matice mohou přizpůsobit různým pracovním prostředím, prodlužují životnost a snižují náklady na údržbu pro kupující.

4. Více než 12 let odborných znalostí ve výrobě a přísné kontroly kvality

Jako profesionální výrobce s více než 12letými zkušenostmi Maitu nashromáždila hluboké odborné znalosti v oblasti zpracování metrických závitů a výroby matic. Máme tým 10 technických inženýrů a 6 zaměstnanců QC a zavádíme přísná opatření kontroly kvality v celém výrobním procesu – od kontroly surovin až po testování hotových výrobků. Náš samostatně vyvinutý ERP systém sleduje celý proces výroby a kontroly kvality a jsme držiteli certifikace ISO 9001 a několika patentů, což zajišťuje, že každá metrická šroubová matice splňuje standardy vysoké kvality a poskytuje kupujícím spolehlivé produkty.

5. Flexibilní služby a silná kapacita dodávek

Maitu má 4 oddělení a 10 výrobních linek s pobočkou v Dongguanu v provincii Guangdong, která zajišťuje stabilní výrobní kapacitu pro potřeby malosériových i velkosériových dodávek (obsloužili jsme více než 5 000 zákazníků a za 3 roky jsme dodali více než 80 000 kusů zámořským zákazníkům). Poskytujeme profesionální služby přizpůsobení podle výkresů a požadavků kupujících a nabízíme předprodejní konzultace, které kupujícím pomohou vybrat vhodné specifikace, materiály a povrchové úpravy. Naše MOQ je pouze 1 kus, podporuje zkušební objednávky a snižuje počáteční riziko nákupu pro kupující.

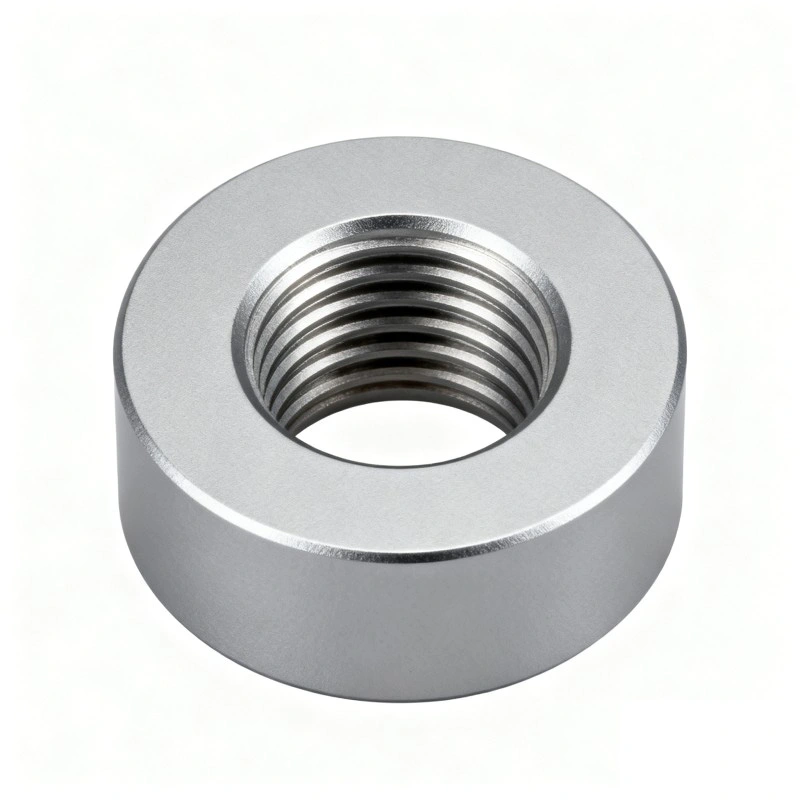

Metric Screw Nut

Nejčastější dotazy

1. Splňují vaše výrobky mezinárodní normy a lze je použít s metrickými šrouby jiných výrobců?

Ano, naše metrické šroubové matice jsou plně v souladu s mezinárodními normami ISO a mají 60° trojúhelníkový profil závitu, který odpovídá všem standardním metrickým šroubovým svorníkům. Jsou kompatibilní s metrickými šrouby jiných výrobců, pokud šrouby splňují stejnou normu ISO (stejné označení závitu, stoupání a třída tolerance). Poskytujeme podrobné výrobní parametry (včetně hlavního průměru, průměru rozteče a tolerance), abychom zajistili dokonalou kompatibilitu a eliminovali riziko nesouladu pro kupující.

2. Jaké možnosti materiálu a povrchové úpravy nabízíte a jak vybrat ten správný pro různá prostředí?

Nabízíme různé kombinace materiálů a povrchových úprav. Hlavním materiálem je uhlíková ocel a možnosti povrchové úpravy zahrnují: 1) Zinkování: Vhodné pro obecné průmyslové prostředí, poskytuje vynikající odolnost proti korozi za cenově výhodnou cenu; 2) Niklování: Vhodné pro scénáře vyžadující nízké tření a vysokou odolnost povrchu, jako jsou dynamické převodové mechanismy. Pro drsná korozní prostředí můžeme také poskytnout přizpůsobená řešení povrchové úpravy. Náš profesionální tým vám doporučí nejvhodnější kombinaci podle vašeho konkrétního aplikačního prostředí a požadavků.

3. Mohou být šroubové matice použity ve scénářích dynamického přenosu pohybu a na co je třeba dbát při používání?

Ano, tyto šroubové matice lze použít ve scénářích dynamického přenosu pohybu (jako jsou mechanismy vodících šroubů pro polohování a přenos síly), zejména pokud není primárním požadavkem vysoká účinnost. Je třeba poznamenat, že profil trojúhelníkového závitu má ostré hřebeny a kořeny, což může vést k vyššímu tření a zrychlenému opotřebení ve srovnání s trapézovými závity. Proto doporučujeme zvolit vhodnou povrchovou úpravu (např. niklování) pro snížení tření a vyvarovat se překročení dynamického přípustného tahu uvedeného v parametrech výrobku pro zajištění dlouhé životnosti.

4. Jaký je dodací cyklus, zejména u zakázkových objednávek?

Dodací cyklus závisí na množství objednávky a specifikacích produktu: 1) U standardních metrických šroubových matic na skladě (pokrývajících běžné specifikace jako M4-M20) je dodací cyklus 1-3 pracovní dny; 2) U standardních specifikací, které nejsou skladem, je dodací cyklus 3-7 pracovních dnů; 3) U zakázkových objednávek (podle výkresů nebo speciálních požadavků) je dodací cyklus 5-10 pracovních dnů v závislosti na složitosti přizpůsobení. Po potvrzení objednávky vám poskytneme podrobný harmonogram dodávek a zajistíme včasné dodání, aby vyhovovaly vašim výrobním potřebám.
